针对PCB印刷电路板钻孔的最佳产品
PCB的钻孔是由电子工业不断增长的技术和商业要求决定的。电子元器件集成度的不断提高要求提高钻井精度和工艺可靠性。
与此同时，电子设备上普遍存在的定价压力要求生产率不断提高。用花和麦亚的机床控制有助于应对这些挑战你的机器不仅在今天，而且在未来。
产品总览
A. CNC数控系统
| 产品系列 | 描述 | 驱动包 | |||||
|---|---|---|---|---|---|---|---|

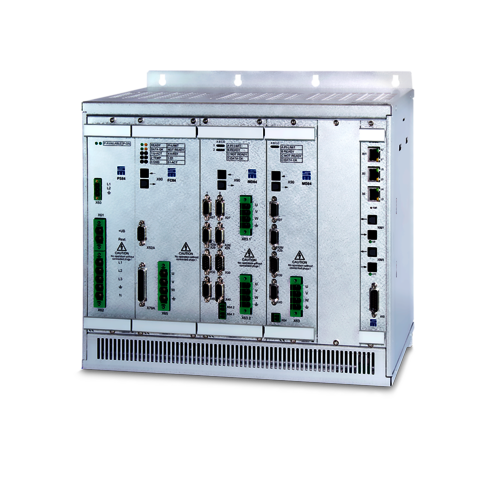

| CNC 84.00 | 用于操控 PCB 钻孔机的完整硬件和软件解决方案 | 伺服放大器和变频器，用于操控所有的运动轴/钻孔主轴 | |||||

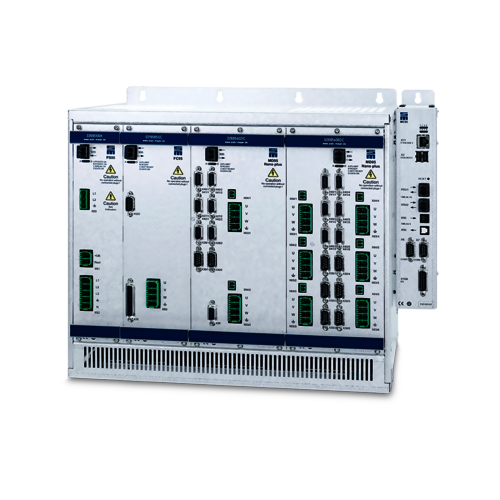

| CNC 95.00 | 新一代产品：用于操控 PCB 钻孔机的完整硬件和软件解决方案 | 伺服放大器和变频器，用于操控所有的运动轴/钻孔主轴 | |||||
| |||||||
| 产品系列 | 功率范围 | 输入电压 | 技术 | 速度（频率） | 类型 | 通讯接口 | 安全功能 |
| SD2S-FPAM | 1.5 .. 3.8 kVA | 115 .. 230 VAC | 稳压中间电路 （DC link (PAM, FPAM） | 480.000 1/min (8.000 Hz) | 单轴装置，用于同步和异步主轴 | RS232, CAN 总线, EtherCAT | STO |
钻孔机选型表
您可在此处找到钻孔设备控制器的选型指南！
| 特点 | CNC 95.00 | CNC 84.00 | CNC 84.00-2Z | CNC 82.00-4Z | CNC 82.00-2Z |
|---|---|---|---|---|---|
| 轴的最大数量 X/Y/Z | 6 / 6 / 8 | 6 / 6 / 8 | 1 / 1 / 2 | 1 / 1 / 4 | 1 / 1 / 2 |
| 主轴最大数量 | 8 | 8 | 2 | 4 | 2 |
| 两个不同的主轴/工位（如钻孔/铣削） | 有 | 有 | 有 | 无 | 无 |
| 轴移动速度最大值 | 100m/min | 100m/min | 100m/min | 100m/min | 100m/min |
| 最大加速度 | 100m/s² | 100m/s² | 100m/s² | 50m/s² | 50m/s² |
| 龙门式驱动 | 有 | 有 | 无 | 无 | 无 |
| CNC辅助轴 | 有 | 有 | 无 | 无 | 无 |
| 独立工作站/IWS | 有 | 有 | 无 | 无 | 无 |
| 具有不同表面检测识别方法的钻孔功能 | 有 | 有 | 有 | 仅通过表面接触 | 仅通过表面接触 |
| 表面识别检测 QUIK / 映射/ Spotfacing | 有 | 有 | 有 | QUIK | QUIK |
| 通过相机进行位置校正 | 有 | 有 | 有 | 有 | 有 |
| 刀具测量激光 | 有 | 有 | 有 | 有 | 有 |
| 工具监控带BBD / CBD | 有 / 有 | 有 / 有 | 有 / 有 | 有 / 有 | 有 / 有 |
| 刀具库数量 | 1000 | 500 | 500 | 500 | 500 |
| 标准数据接口 OPC UA | 有 | 无 | 无 | 无 | 无 |
| 通过 SM IIoT Connect 的 OPC UA （从软件版本 21.01 开始） | 无 | 有 | 有 | 有 | 有 |
| SLM - 智能层管理： 高端深度铣削和深钻能力 | 有 | 有 | 有 | 无 | 无 |
