CNC 93.00 CAT

用于铣削应用的成本优化型 CNC 控制系统

SIEB & MEYER 的 CNC 93.00 CAT 为 PCB 行业的镂铣机提供了个性化和成本优化的解决方案，满足现代 CNC 的所有要求。其特点是 CNC 93.00 中采用了强大的软件和处理器技术，并配备了用于伺服驱动器和变频器的 EtherCAT 接口。用于异步和同步主轴电机的 SD2S 和 SD4S 系列 SIEB & MEYER 变频器也可通过该接口连接。



操作简便无误

CNC 93.00 CAT 的用户界面沿用了非常成功的 CNC 93.00 的设计，操作直观，只需很短的培训时间。此外，清晰度高、易于使用的导航功能大大减少了用户的错误输入。



广泛的软件功能

除了用于质量分析和扩展镂铣半径补偿的智能工具外，CNC 93.00 CAT 软件还通过使用脚本提供了广泛的设置选项以便机床制造商根据需要对脚本进行调整。镂铣程序中的CNC命令数量可大幅减少，并可避免出现错误的镂铣路径。此外，CNC 93.00 CAT 还具有扩展的 PIN 管理器，可在加工开始前对整个路径轮廓进行分析。

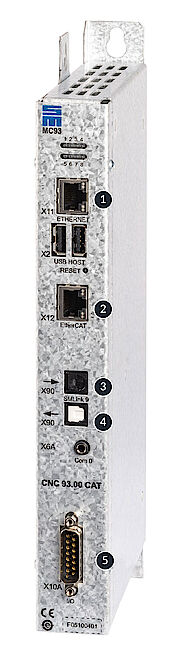

CNC 93.00 CAT的界面



  1. -X11 以太网端口，用于连接 PC

  2. - X12 EtherCAT 连接，用于伺服驱动器和变频器

  3. - X90 SMLink 9 数据输入，通过光纤连接 I/O 模块

  4. - X90 SMLink 9 数据输出，通过光纤连接 I/O 模块

  5. - X10A I/O 24VDC 逻辑电源和机器停止

能源效率和性能

CNC 93.00 CAT 采用现代模块化硬件结构，可提供极高动态和精确度的机床驱动装置，质量上乘，且占用空间小。为减少所需能源，所有伺服驱动器和变频器都通过中央电源的直流总线供电。这最大限度地降低了成本和所需空间。

CNC 93.00 CAT - 面向未来

CNC 93.00 CAT 是 SIEB & MEYER 公司在电路板镂铣机用CNC领域的全球市场领导者，它完美地满足了现代CNC对高精度镂铣机的所有要求。



SM IIoT Connect

在 SM IIoT Connect 的帮助下，CNC 93.00 CAT 可通过更多通信接口进行扩展，例如广泛使用的 OPC UA。这样就可以轻松地将控制器集成到工业 4.0 概念中，并以面向未来的便捷方式满足路由机器的扩展要求。

SM IIoT Connect

适合CNC 93.00 CAT的应用

  • 电路板是由电子行业不断增加的技术和商业需求决定的。电子元器件集成度的不断提高需要对PCB越来越复杂和精确的轮廓。

    PCB铣削
