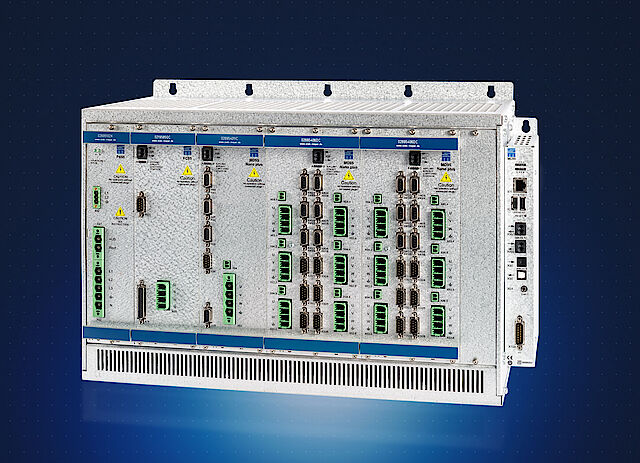

CNC 95.00
CNC 95.00 - Make it your way! 精密加工-随心所欲！
CNC 95.00产品为PCB电路板钻孔机的控制技术设定了新的标准。 我们运用了最先进的处理器技术和编程工具，以及面向面未来应用的数据查询接口，从而满足了所有的数控操作需求。我们超过40年的专业知识注入了CNC95.00产品，从而使钻孔应用可以更加人性化、更高效、更灵活的实现。
更易匹配
CNC 95.00的脚本为设备制造商提供了一个新的维度，可以更快速并更安全的设定设备所需功能和运行步骤。该程序结构清晰易懂，即使对此领域经验较少的技术人员而言，也可轻松进行操作。
避免废料，减少设备闲置时间
通过在第一次总体程序运行之前的预先计算和模拟分步程序，能及早发现错误和问题。这样可以有效避免生产中次品产生率，从而节省费用。在CNC95.00中可准确的设定程序运行时间，此功能将助力钻孔生产车间，做出最佳生产计划。
简单无误的操作
基于成功的CNC84.00产品设计，CNC95.00的用户界面操作也非常简单且直观，可大大缩短操作人员培训和入门时间。界面的高清晰度和易于使用的导航功能，也大大减少了输入错误。
工业4.0
借助SM IioT平台，可通过其他通讯接口扩展CNC95.00，其中包含 例如广泛的OPC UA 架构以及各类型的API接口。这意味着控制系统可以轻松的集成到工业4.0方案中，并且在未来也能顺利应对钻孔设备的扩展需求。
能源效率和性能
CNC95.00拥有先进模块化硬件体系，可实现具有高动态和精确的设备驱动，不仅可满足产品高质量的需求，更可应对狭小生产空间的需求。为了降低能耗，所有伺服放大器和变频器均通过中央供电单元的直流总线供电。通过这些优点，我们的产品可以有效减少您的成本，也降低了生产空间的要求。
CNC 95.00 – 面向未来
无论是现在还是将来，钻孔设备对高精度、高性能的控制器的需求都将不断提升。来自PCB电路板钻孔设备控制领域的全球市场领导者西伯麦亚的CNC95.00产品，将始终为此技术需求，给出完美解决方案。

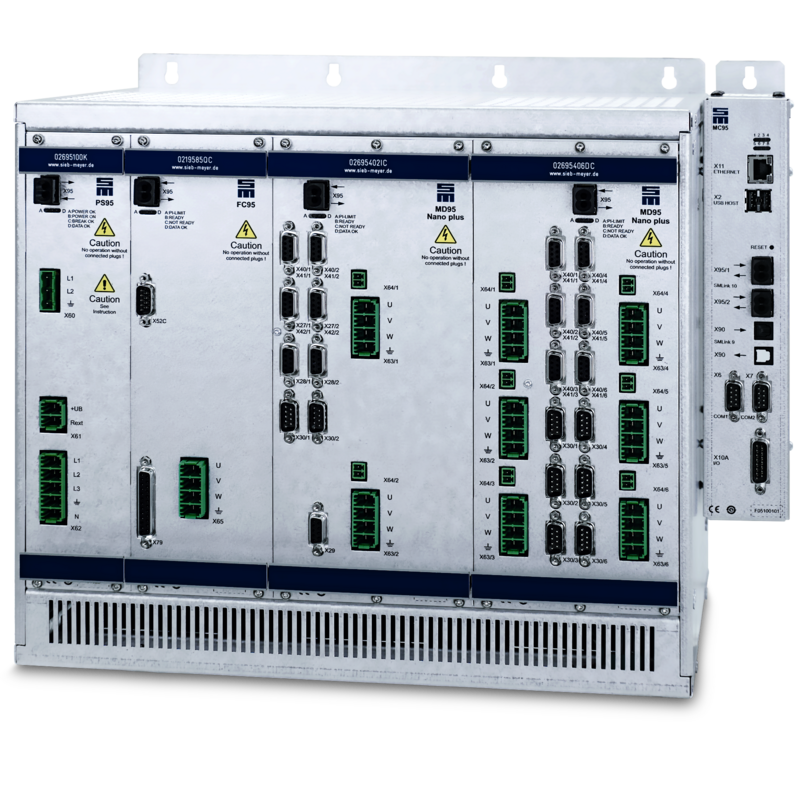

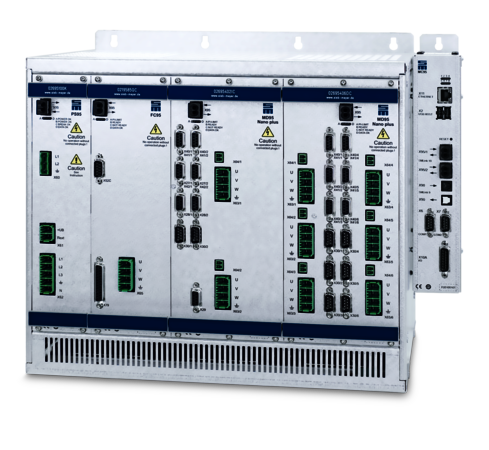

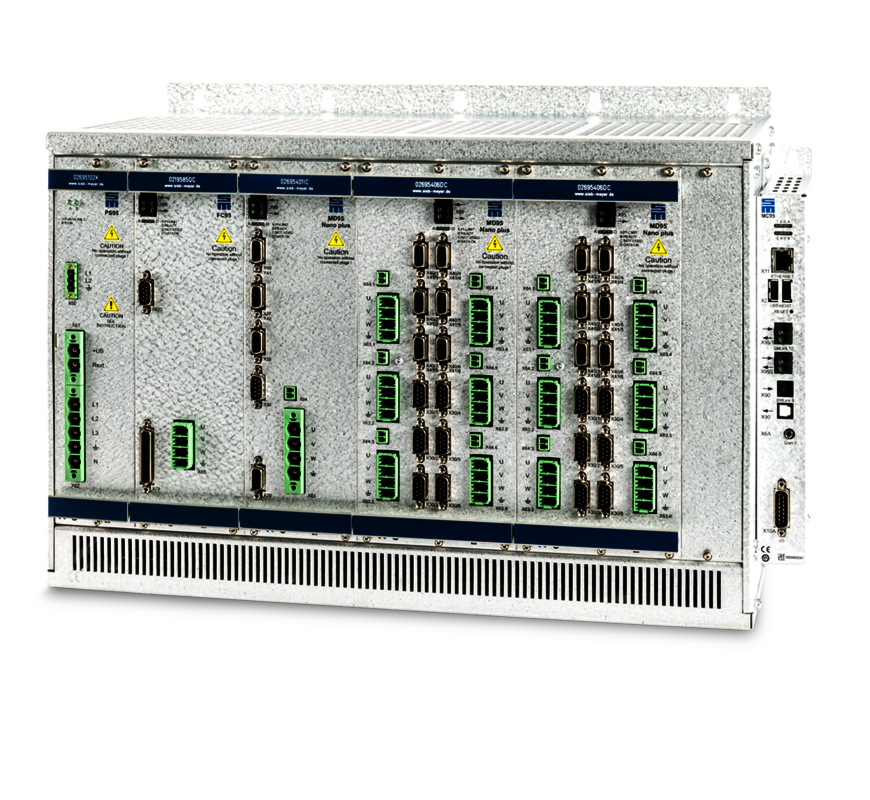

技术详情 CNC 95.00
MC95运动控制器
- CPU:英特尔四核 Intel® Quad-Core™
- SDRAM: 4 GB DDR3
- 闪存Flash: 4GB
- 2个USB端口主机
- 2个COM接口
- 与PC的接口: 以太网
- 2 x 通过光纤电缆(120MBit)的数字总线连接到驱动器MD95、FC95，以及连接到I/O系统84.06
- 1x通过光纤电缆(12MBit)的数字总线连接到I/O系统84.06
伺服放大器MD95 Nano，带有通过PS95的中央电源
- 电源输入电压：3 x 230 VAC至250 VAC
- 额定电流IN：2 Arms至32 Arms
- 峰值电流IS：14 Arms至57 Arms
- 单、双、四重和六重版本，用于旋转和线性交流伺服电机
- 通过增量编码器，绝对编码器或线性测量系统的高效评估
- 数字总线通过光纤电缆(120 MBit)连接MC95
变频器FC95，带有通过PS95的中央电源
异步主轴:
- 额定功率：6 kVA至15 kVA
- 电源输入电压：3 x 230/250 VAC，50/60 Hz
- 额定电流IN：21 Arms至35 Arms
- 峰值电流IS：42 Arms至71 Arms
- 输出频率f：最高5,834 Hz
- 用于转速传感器或无传感器运行的高效评估
- 数字总线通过光纤电缆(120 MBit)连接MC95
分散式I / O系统84.06
- 直流电源：+24 V
- 输入和输出：每个最多768个
- 输入：+24 V（高活性）
- 输出：+24 V，350 mA /防短路
- 通过光纤电缆（12 Mbit）的数据传输/ CRC监控
- 串行接口用于接入 外部PLC
- PD-Box带有集成接口，用于刀具测量和刀具测试
钻孔机选型表
您可在此处找到钻孔设备控制器的选型指南！
| 特点 | CNC 95.00 | CNC 84.00 | CNC 84.00-2Z | CNC 82.00-4Z | CNC 82.00-2Z |
|---|---|---|---|---|---|
| 轴的最大数量 X/Y/Z | 6 / 6 / 8 | 6 / 6 / 8 | 1 / 1 / 2 | 1 / 1 / 4 | 1 / 1 / 2 |
| 主轴最大数量 | 8 | 8 | 2 | 4 | 2 |
| 两个不同的主轴/工位（如钻孔/铣削） | 有 | 有 | 有 | 无 | 无 |
| 轴移动速度最大值 | 100m/min | 100m/min | 100m/min | 100m/min | 100m/min |
| 最大加速度 | 100m/s² | 100m/s² | 100m/s² | 50m/s² | 50m/s² |
| 龙门式驱动 | 有 | 有 | 无 | 无 | 无 |
| CNC辅助轴 | 有 | 有 | 无 | 无 | 无 |
| 独立工作站/IWS | 有 | 有 | 无 | 无 | 无 |
| 具有不同表面检测识别方法的钻孔功能 | 有 | 有 | 有 | 仅通过表面接触 | 仅通过表面接触 |
| 表面识别检测 QUIK / 映射/ Spotfacing | 有 | 有 | 有 | QUIK | QUIK |
| 通过相机进行位置校正 | 有 | 有 | 有 | 有 | 有 |
| 刀具测量激光 | 有 | 有 | 有 | 有 | 有 |
| 工具监控带BBD / CBD | 有 / 有 | 有 / 有 | 有 / 有 | 有 / 有 | 有 / 有 |
| 刀具库数量 | 1000 | 500 | 500 | 500 | 500 |
| 标准数据接口 OPC UA | 有 | 无 | 无 | 无 | 无 |
| 通过 SM IIoT Connect 的 OPC UA （从软件版本 21.01 开始） | 无 | 有 | 有 | 有 | 有 |
| SLM - 智能层管理： 高端深度铣削和深钻能力 | 有 | 有 | 有 | 无 | 无 |
新闻

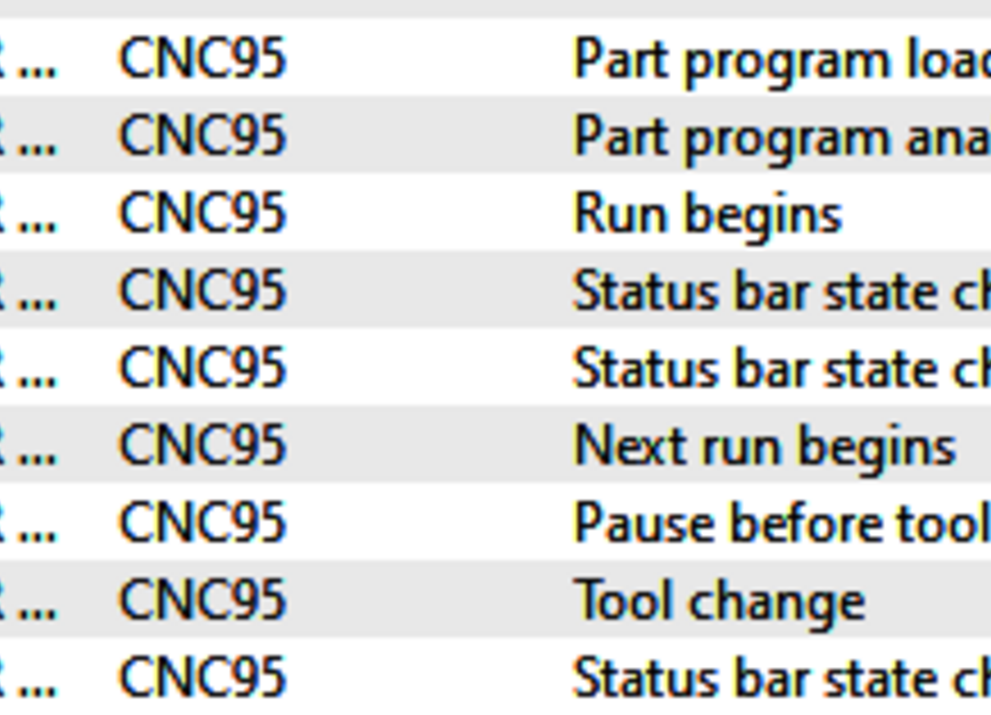

生产过程中和生产后的 OPC UA 事件高级分析选项
通过 "外部应用程序" (“External App”) 灵活增强 CNC 9x.00 用户界面
SIEB & MEYER西伯麦亚高精度测头- 用于在CNC95.00系统中使用SLM进行测量
联系西伯麦亚
CNC 95.00
CNC 95.00 - Make it your way! 精密加工-随心所欲！
CNC 95.00产品为PCB电路板钻孔机的控制技术设定了新的标准。 我们运用了最先进的处理器技术和编程工具，以及面向面未来应用的数据查询接口，从而满足了所有的数控操作需求。我们超过40年的专业知识注入了CNC95.00产品，从而使钻孔应用可以更加人性化、更高效、更灵活的实现。
更易匹配
CNC 95.00的脚本为设备制造商提供了一个新的维度，可以更快速并更安全的设定设备所需功能和运行步骤。该程序结构清晰易懂，即使对此领域经验较少的技术人员而言，也可轻松进行操作。
避免废料，减少设备闲置时间
通过在第一次总体程序运行之前的预先计算和模拟分步程序，能及早发现错误和问题。这样可以有效避免生产中次品产生率，从而节省费用。在CNC95.00中可准确的设定程序运行时间，此功能将助力钻孔生产车间，做出最佳生产计划。
简单无误的操作
基于成功的CNC84.00产品设计，CNC95.00的用户界面操作也非常简单且直观，可大大缩短操作人员培训和入门时间。界面的高清晰度和易于使用的导航功能，也大大减少了输入错误。
工业4.0
借助SM IioT平台，可通过其他通讯接口扩展CNC95.00，其中包含 例如广泛的OPC UA 架构以及各类型的API接口。这意味着控制系统可以轻松的集成到工业4.0方案中，并且在未来也能顺利应对钻孔设备的扩展需求。
能源效率和性能
CNC95.00拥有先进模块化硬件体系，可实现具有高动态和精确的设备驱动，不仅可满足产品高质量的需求，更可应对狭小生产空间的需求。为了降低能耗，所有伺服放大器和变频器均通过中央供电单元的直流总线供电。通过这些优点，我们的产品可以有效减少您的成本，也降低了生产空间的要求。
CNC 95.00 – 面向未来
无论是现在还是将来，钻孔设备对高精度、高性能的控制器的需求都将不断提升。来自PCB电路板钻孔设备控制领域的全球市场领导者西伯麦亚的CNC95.00产品，将始终为此技术需求，给出完美解决方案。
SM IIoT Connect
![[Translate to Chinesisch:] CNC 95.00](/fileadmin/_processed_/2/f/csm_Produkt_Teaser-1000x1000_Plattform_43ccc98ae0.webp)
在CNC 95.00/CNC 93.00中，OPC UA接口始终可以呈现最前沿且灵活的解决方案。
SM IIOT Connect 提供了生产中所有重要参数的清晰概览，还通过使用标准化的 OPC UA接口，实现CNC 95.00/CNC 93.00的自动化。
技术详情 CNC 95.00
MC95运动控制器
• CPU:英特尔四核 Intel® Quad-Core™
• SDRAM: 4 GB DDR3
• 闪存Flash: 4GB
• 2个USB端口主机
• 2个COM接口
• 与PC的接口: 以太网
• 2 x 通过光纤电缆(120MBit)的数字总线连接到驱动器MD95、FC95，以及连接到I/O系统84.06
• 1x通过光纤电缆(12MBit)的数字总线连接到I/O系统84.06
伺服放大器MD95 Nano，带有通过PS95的中央电源
• 电源输入电压：3 x 230 VAC至250 VAC
• 额定电流IN：2 Arms至32 Arms
• 峰值电流IS：14 Arms至57 Arms
• 单、双、四重和六重版本，用于旋转和线性交流伺服电机
• 通过增量编码器，绝对编码器或线性测量系统的高效评估
• 数字总线通过光纤电缆(120 MBit)连接MC95
变频器FC95，带有通过PS95的中央电源
异步主轴:
• 额定功率：6 kVA至15 kVA
• 电源输入电压：3 x 230/250 VAC，50/60 Hz
• 额定电流IN：21 Arms至35 Arms
• 峰值电流IS：42 Arms至71 Arms
• 输出频率f：最高5,834 Hz
• 用于转速传感器或无传感器运行的高效评估
• 数字总线通过光纤电缆(120 MBit)连接MC95
分散式I / O系统84.06
• 直流电源：+24 V
• 输入和输出：每个最多768个
• 输入：+24 V（高活性）
• 输出：+24 V，350 mA /防短路
• 通过光纤电缆（12 Mbit）的数据传输/ CRC监控
• 串行接口用于接入 外部PLC
• PD-Box带有集成接口，用于刀具测量和刀具测试
钻孔机选型表
您可在此处找到钻孔设备控制器的选型指南！
| 特点 | CNC 95.00 | CNC 84.00 | CNC 84.00-2Z | CNC 82.00-4Z | CNC 82.00-2Z |
|---|---|---|---|---|---|
| 轴的最大数量 X/Y/Z | 6 / 6 / 8 | 6 / 6 / 8 | 1 / 1 / 2 | 1 / 1 / 4 | 1 / 1 / 2 |
| 主轴最大数量 | 8 | 8 | 2 | 4 | 2 |
| 两个不同的主轴/工位（如钻孔/铣削） | 有 | 有 | 有 | 无 | 无 |
| 轴移动速度最大值 | 100m/min | 100m/min | 100m/min | 100m/min | 100m/min |
| 最大加速度 | 100m/s² | 100m/s² | 100m/s² | 50m/s² | 50m/s² |
| 龙门式驱动 | 有 | 有 | 无 | 无 | 无 |
| CNC辅助轴 | 有 | 有 | 无 | 无 | 无 |
| 独立工作站/IWS | 有 | 有 | 无 | 无 | 无 |
| 具有不同表面检测识别方法的钻孔功能 | 有 | 有 | 有 | 仅通过表面接触 | 仅通过表面接触 |
| 表面识别检测 QUIK / 映射/ Spotfacing | 有 | 有 | 有 | QUIK | QUIK |
| 通过相机进行位置校正 | 有 | 有 | 有 | 有 | 有 |
| 刀具测量激光 | 有 | 有 | 有 | 有 | 有 |
| 工具监控带BBD / CBD | 有 / 有 | 有 / 有 | 有 / 有 | 有 / 有 | 有 / 有 |
| 刀具库数量 | 1000 | 500 | 500 | 500 | 500 |
| 标准数据接口 OPC UA | 有 | 无 | 无 | 无 | 无 |
| 通过 SM IIoT Connect 的 OPC UA （从软件版本 21.01 开始） | 无 | 有 | 有 | 有 | 有 |
| SLM - 智能层管理： 高端深度铣削和深钻能力 | 有 | 有 | 有 | 无 | 无 |
适合CNC 95.00的应用
