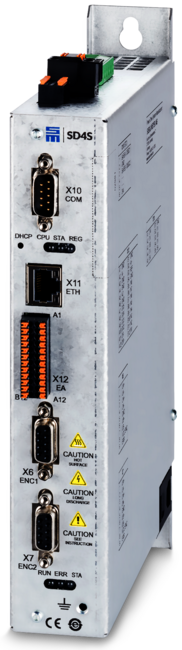

SD4S变频器

SD4S变频器产品系列的设计，针对在设备控制柜中的使用场景，如机床设备、涡轮压缩机/鼓风机中。

亮点一瞥

  • PWM 频率高达 32 kHz

    功能：SD4S 可提供高达 32 kHz 的 PWM 频率和高达 64 kHz 的换向频率

    优势：高达 6,000 Hz 的更高旋转场频率和更低的谐波频率分量

    应用：实现具有更多极数和更低电机损耗的电机设计

  • 电机分析仪

    功能：使用THDi 和THDu 计算可模拟工作操控点位和进行FFT 分析

    优势：从产品开发之初就开始对系统性能进行分析

    应用：减少开发时间、成本和风险，并且优化整个系统

  • 电分离的热触点输入

    功能：热触点的输入与逻辑电压和主电压进行了电分离

    优势：即使在电机热接触出现绝缘问题的情况下也能安全运行

    应用：在发生故障时保护转换器并提高系统可用性

为未来做好准备

第一种推出的设备类型，是专为小型高速主轴或电机（功率范围从几百瓦到1千瓦）设计的。应用示例是牙科铣床或精密加工设备，如钟表行业所需的精加工机器。由于在小型主轴中，通常没有给电机提供到必要的绝缘强度，通过SD4S可以在此情况下实现热接触的电流隔离。

这款产品的最大亮点之一，在于产品宽度仅为40毫米！在多轴应用和低功率小型设备中，特别需要结构紧凑的驱动系统。产品的参数设定，通过标准的以太网接口进行，该接口取代了在工业环境中容易出现故障的USB接口。SD4S还具有可配置的数字测量系统接口，例如Biss-C，EnDat2.2和TTL。Web服务器的加入，使技术人员无需额外的参数化软件，即可调用设备信息。通过实时时钟，可以随时间同步设备信息或事件：例如，用户可以找出故障是否是由当时的雷暴引起的。

SD4S主要优势 – 更优化的性能，应用于更高的转速，以及极低的电机发热量（不带正弦滤波器）。

SD4S - 始终为您的应用提供完美的驱动功能



PSM: (永磁同步电机)
IPM (内部同步永磁电机)
ASYN: (异步电机)
SVC: (无传感器矢量控制)
Servo: (带编码器反馈的伺服模式)
V/f-PWM: (无传感器V/f 基于脉宽调制)
HS 块: (带霍尔元件的块控制)

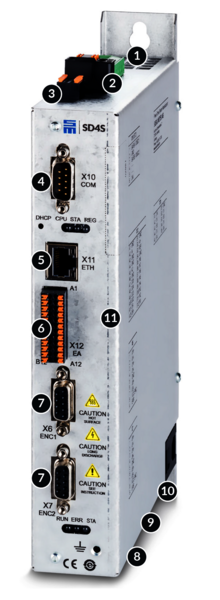

SD4S的接口

  1. 电源电压 / 外部镇流电阻
  2. 24 VDC 逻辑供电
  3. 集成安全性: 启动锁到达类别4- 根据 EN 13849 1:2015, EN 61508:2010 SIL3；安全等级SIL3
  4. RS232/485，CAN，CAN接口，Modbus RTU
  5. Ethernet 100 MBit，参数化，诊断和操作，Modbus TCP
  6. 数字输入和输出
  7. 数字测量系统接口BiSS-C，EnDat 2.2，TTL
  8. 可选：EtherCAT，PROFINET，Powerlink
  9. 电隔离热接触
  10. 电机连接口
  11. 可选：数字电机编码器接口（编码器，SinCos 1 Vss）

驱动和安全功能

SVC
V/f PWM
HS-Block
Servo
LI
STO

调试和参数化软件：drivemaster4



参数化、仿真和诊断软件drivemaster4，使用户可以快速轻松的对驱动系统进行参数设置和调试工作。借助集成的“电机分析器 Motor Analyzer”仿真工具，用户可以在系统设计时观察和证明，所需的系统特性是否能在工作点和谐波方面予以实现。

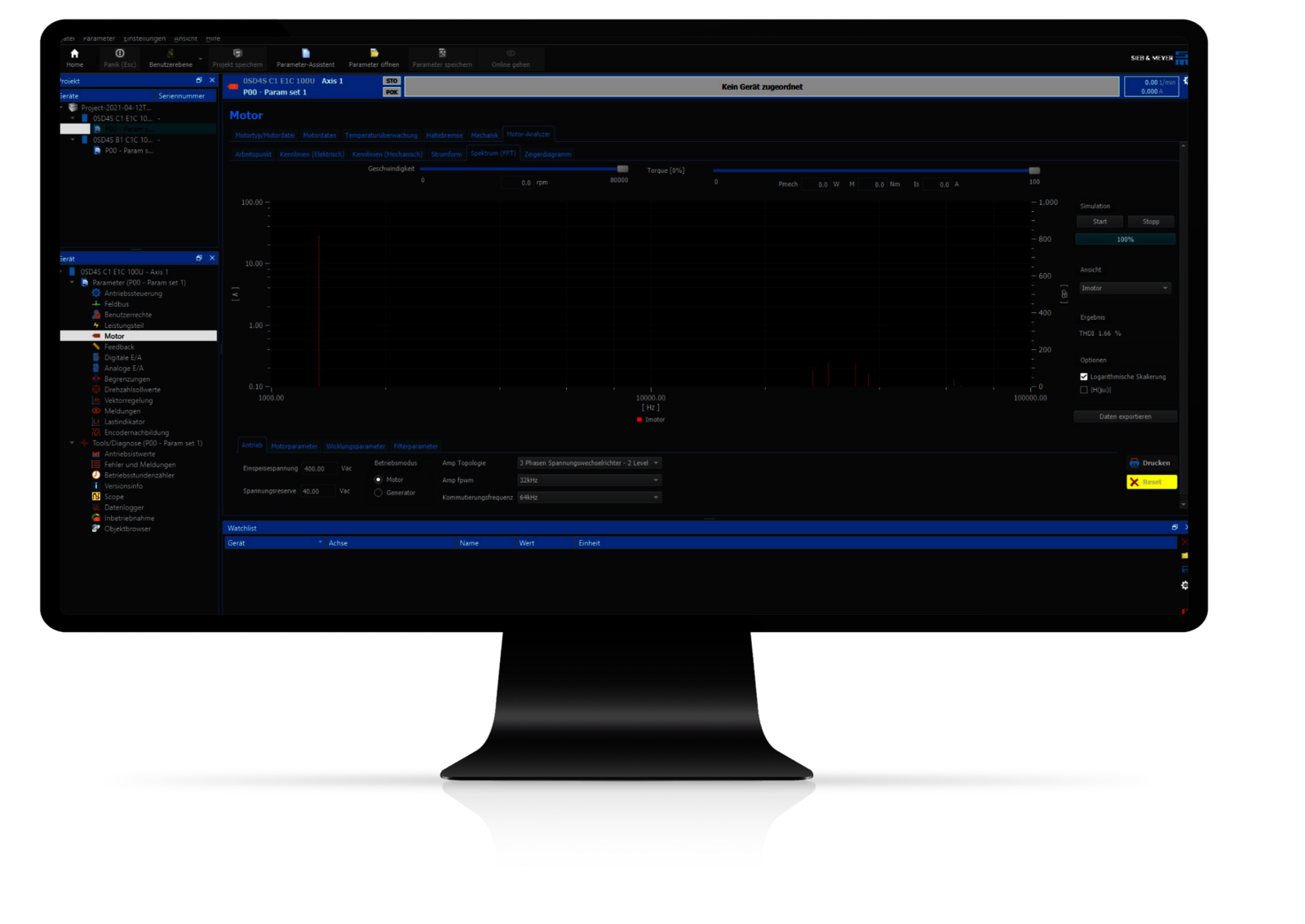

模拟：

  • 电气操作点位
  • PWM 频率/转换器拓扑的影响
  • FFT 分析，包括 THDi / THDu 计算

  • 模拟数据的导出

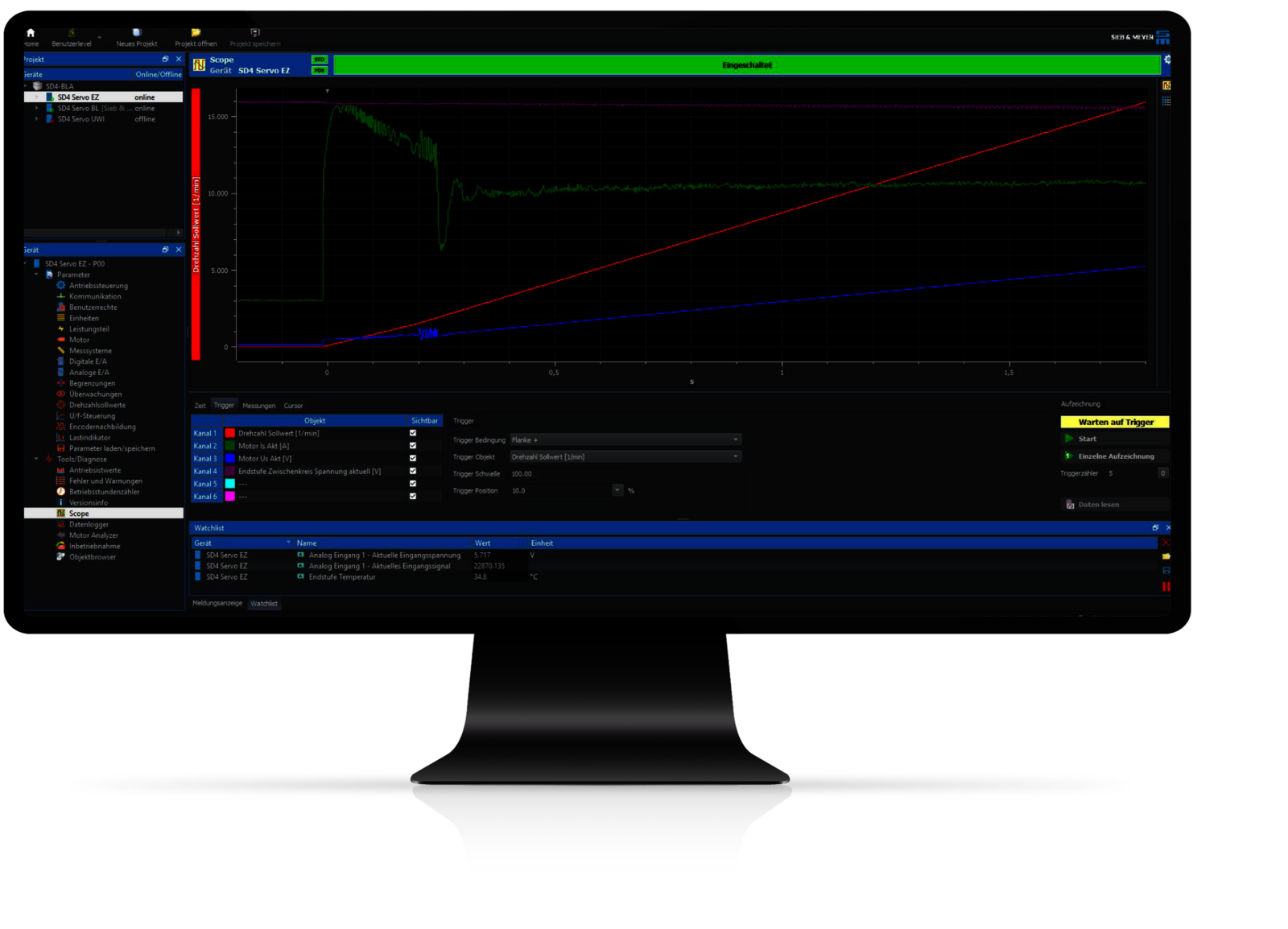

安装调试：

  • 电机数据/接口的参数化
  • 使用示波器进行优化

  • 调试工具


监控：

  • 数据记录仪
  • 实时时钟
  • 错误存储
  • 运行时间计数器

变频器技术规范SD4S

50 VAC电压等级
45 - 80 VAC输入电压范围

设备类型  电源电压 输出电流 [kW] 输出视在功率 [kVA] 输出电流 [A] 输出峰值电流 [A] H长xW宽xD高 (mm) 重量 冷却
0SD4SB1D1Axxxx 1 x 50 VAC 0.3 kW 0.7 kVA @16 kHz 8 A @16 kHz 14 A 247 x 43 x 186 1.23 kg 空气
0SD4SC1E1Axxxx 1 x 50 VAC 0.6 kW 1.2 kVA @16 kHz 14 A @16 kHz 28 A 247 x 63 x 186 2.15 kg 空气



230 VAC电源
99 - 253 VAC输入电压范围

设备类型  电源电压 输出电流 [kW] 输出视在功率 [kVA] 输出电流 [A] 输出峰值电流 [A] H长xW宽xD高 (mm) 重量 冷却
0SD4SB1D1Cxxxx 1 x 230 VAC 0.8 kW 1.6 kVA @16 kHz 4 A @16 kHz 14 A 247 x 43 x 186 1.23 kg 空气
0SD4SC1E1Cxxxx 1 x 230 VAC 1.6 kW 3.2 kVA @16 kHz 8 A @16 kHz 28 A 247 x 63 x 186 2.15 kg 空气
0SD4SD1E1Cxxxx 1 x 230 VAC 2.4 kW 6.4 kVA @16 kHz 16 A @16 kHz 28 A 247 x 83 x 186 2.4 kg 空气



400 V电源
180 - 528 VAC输入电压范围

设备类型  电源电压 输出电流 [kW] 输出视在功率 [kVA] 输出电流 [A] 输出峰值电流 [A] H长xW宽xD高 (mm) 重量 冷却
0SD4SD1B1Fxxxx 3 x 400 VAC 4 kW 5.5 kVA @16 kHz 8 A @16 kHz 20 A 247 x 86 x 186 2.46 kg 空气
0SD4SD1F1Fxxxx 3 x 400 VAC 6 kW 8.3 kVA @16 kHz 12 A @16 kHz 24 A 247 x 86 x 186 2.46 kg 空气
0SD4SE1I1Fxxxx  3 x 400 VAC 10 kW 13.9 kVA @16 kHz 20 A @16 kHz 56 A 相关信息将稍后提供 4.8 kg 空气
0SD4SF1I1Fxxxx  3 x 400 VAC 15 kW 20.8 kVA @16 kHz 30 A @16 kHz 56 A 相关信息将稍后提供 5.6 kg 空气
0SD4SH1M1Fxxxx * 3 x 400 VAC 24 kW 33 kVA @16 kHz 48 A @16 kHz 96 A 相关信息将稍后提供 相关信息将稍后提供 空气
0SD4SH1N1Fxxxx 3 x 400 VAC 32 kW 44 kVA @16 kHz 64 A @16 kHz 120 A 相关信息将稍后提供 相关信息将稍后提供 空气
0SD4SK1N1Fxxxx * 3 x 400 VAC 48 kW 66 kVA @16 kHz 96 A @16 kHz 120 A 相关信息将稍后提供 相关信息将稍后提供 空气


* 实现中

适合SD4S的应用

  • 高速主轴是机床中的关键部件。只有以最佳方式操控，才能保证整机达到最好的加工精度、生产率和使用寿命。

    钻孔和铣削

  • 磨削应用在机床领域有着特殊的地位。例如，内圆磨削应用要求异步和同步主轴可以最高 250,000 rpm 的无传感器状态运行。

    磨削

  • 对于修整技术的应用，主轴温度保持在较低水平是极其重要的，因为主轴中的温度升高会导致纵向增长，从而导致刀具位置的变化。

    修整

  • 小型 CAD / CAM 铣床用于各种领域，例如牙科实验室、珠宝或雕刻工作以及创建广告展示。

    牙科应用CAD / CAM

  • 高速切割主轴是分离微芯片（也称为晶圆切割）机器中的关键部件。

    晶圆切割

  • 在流体机械领域，可以通过提高系统速度或不使用齿轮箱，来不断提高系统的效率。

    压缩空气的生产

  • 剩余能源利用(废能利用)或机械储能领域的大量技术应用，基本上都需要使用高速电机/发电机。

    废水处理

  • 旋转雾化过程中，例如适用于生产奶粉或烟气处理环节，需要设备具有较高的圆周速度。因此，必须使用相对匹配的高速电机，而不是低速标准电机。

    旋转雾化器

  • 并非所有制冷装置都必须安装变频器——毕竟，许多这些系统都以开/关模式运行，因此不需要功率/电源控制。

    制冷和空调技术

  • 多边形扫描仪基于特殊的光学元件和运作原理，用于如分拣机等设备中。到目前为止，制造商必须安装编码器才能在高速下，稳定的运行这些扫描仪。



    多边形扫描仪

  • 对于拧紧技术，高精度是必不可少的：如果螺栓需要以规定的扭矩被拧紧，则伺服放大器必须满足相应的要求。

    拧紧/压制/咬合

  • 电路板是由电子行业不断增加的技术和商业需求决定的。电子元器件集成度的不断提高需要对PCB越来越复杂和精确的轮廓。

    PCB铣削成型

新闻

[Translate to Chinesisch:] Mit dem neuen SpindleServiceTool (SST) von SIEB & MEYER können Test- und Einlaufprozesse von Bearbeitungsspindeln einfach automatisiert werden.
Frequency Converter SD4S

验收和运行测试的高效自动化

SIEB & MEYER 的新型SpindleServiceTool (新型主轴服务工具, SST) 可帮助主轴制造商和维修厂优化质量管理，节省时间和成本。这使得主轴的测试和调试变得更加简单。这一高效灵活的自动化解决方案是对由位于卢内堡的德国高速专家公司推出的参数化软件 drivemaster4 的…

了解更多
Product range SD4x by SIEB & MEYER
Frequency Converter SD4S

SIEB & MEYER 在 SPS 2024 展会上展示扩展 SD4x 产品系列

SIEB & MEYER 公司进一步扩展了其 SD4x 产品系列。2024 年 11 月 12 日至 14 日，纽伦堡 SPS 展会的参观者将有机会体验 SD4S、SD4B 和 SD4M 系列的新变体和新功能。这些用于高速应用的变频器为用户带来了众多优势，例如，优化的性能、更高的速度和无需额外的正弦…

了解更多
Frequency Converter SD4S

西伯麦亚频率至多 599 Hz 的SD4x 系列驱动控制器

为全球客户提供简单的出口流程： SIEB & MEYER 扩展了 SD4x 产品系列，将驱动控制器的频率限制在 599 Hz，这同时适用于硬件和软件。这样，这些设备就不受双重用途法规 3A225 的限制。其特殊优势在于：该限制不会降低控制性能。

了解更多

联系西伯麦亚

联系西伯麦亚

Enter the character string shown in the picture
[Translate to Chinesisch:] [Translate to Englisch:] Frequenzumrichter SD4S

SD4S变频器

在产品系列SD4S中，S代表单机版产品，标志着新SD4x系列的开始 - SD4S变频器产品系列的设计，针对在设备控制柜中的使用场景，如机床设备、涡轮压缩机/鼓风机中。

亮点一瞥

PWM 频率高达 32 kHz

  • 功能:  SD4S 可提供高达 32 kHz 的 PWM 频率和高达 64 kHz 的换向频率

  • 优势:  高达 6,000 Hz 的更高旋转场频率和更低的谐波频率分量

  • 应用:  实现具有更多极数和更低电机损耗的电机设计

电机分析仪

  • 功能:  使用THDi 和THDu 计算可模拟工作操控点位和进行FFT 分析

  • 优势:  从产品开发之初就开始对系统性能进行分析

  • 应用:  减少开发时间、成本和风险，并且优化整个系统

电分离的热触点输入

  • 功能:  热触点的输入与逻辑电压和主电压进行了电分离

  • 优势:  即使在电机热接触出现绝缘问题的情况下也能安全运行

  • 应用:  在发生故障时保护转换器并提高系统可用性

为未来做好准备

第一种推出的设备类型，是专为小型高速主轴或电机（功率范围从几百瓦到1千瓦）设计的。应用示例是牙科铣床或精密加工设备，如钟表行业所需的精加工机器。由于在小型主轴中，通常没有给电机提供到必要的绝缘强度，通过SD4S可以在此情况下实现热接触的电流隔离。

这款产品的最大亮点之一，在于产品宽度仅为40毫米！在多轴应用和低功率小型设备中，特别需要结构紧凑的驱动系统。产品的参数设定，通过标准的以太网接口进行，该接口取代了在工业环境中容易出现故障的USB接口。SD4S还具有可配置的数字测量系统接口，例如Biss-C，EnDat2.2和TTL。Web服务器的加入，使技术人员无需额外的参数化软件，即可调用设备信息。通过实时时钟，可以随时间同步设备信息或事件：例如，用户可以找出故障是否是由当时的雷暴引起的。

SD4S主要优势 – 更优化的性能，应用于更高的转速，以及极低的电机发热量（不带正弦滤波器）。

SD4S - 始终为您的应用提供完美的驱动功能

PSM: (永磁同步电机)
IPM (内部同步永磁电机)
ASYN: (异步电机)
SVC: (无传感器矢量控制)
Servo: (带编码器反馈的伺服模式)
V/f-PWM: (无传感器V/f 基于脉宽调制)
HS 块: (带霍尔元件的块控制)

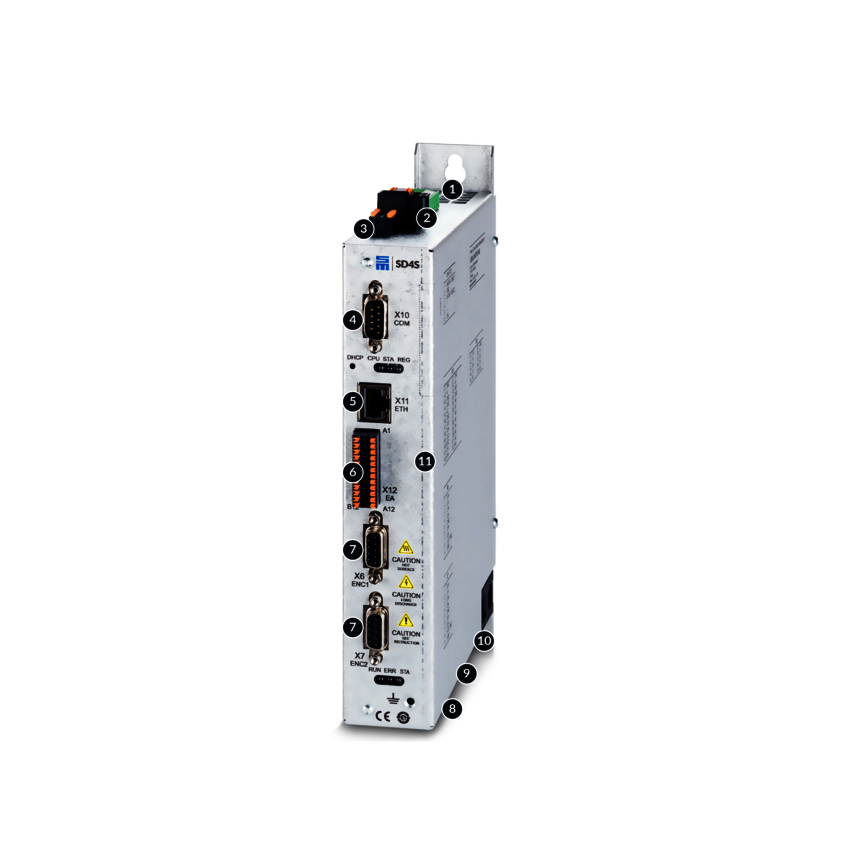

SD4S的接口

[Translate to Chinesisch:] [Translate to Englisch:] Frequenzumrichter SD4S
  1. 电源电压 / 外部镇流电阻
  2. 24 VDC 逻辑供电
  3. 集成安全性: 启动锁到达类别4- 根据 EN 13849 1:2015, EN 61508:2010 SIL3；安全等级SIL3
  4. RS232/485，CAN，CAN接口，Modbus RTU
  5. Ethernet 100 MBit，参数化，诊断和操作，Modbus TCP
  6. 数字输入和输出
  7. 数字测量系统接口BiSS-C，EnDat 2.2，TTL
  8. 可选：EtherCAT，PROFINET，Powerlink
  9. 电隔离热接触
  10. 电机连接口
  11. 可选：数字电机编码器接口（编码器，SinCos 1 Vss）

驱动和安全功能

SVC
V/f PWM
HS-Block
Servo
LI
STO

调试和参数化软件：drivemaster4

参数化、仿真和诊断软件drivemaster4，使用户可以快速轻松的对驱动系统进行参数设置和调试工作。借助集成的“电机分析器 Motor Analyzer”仿真工具，用户可以在系统设计时观察和证明，所需的系统特性是否能在工作点和谐波方面予以实现。

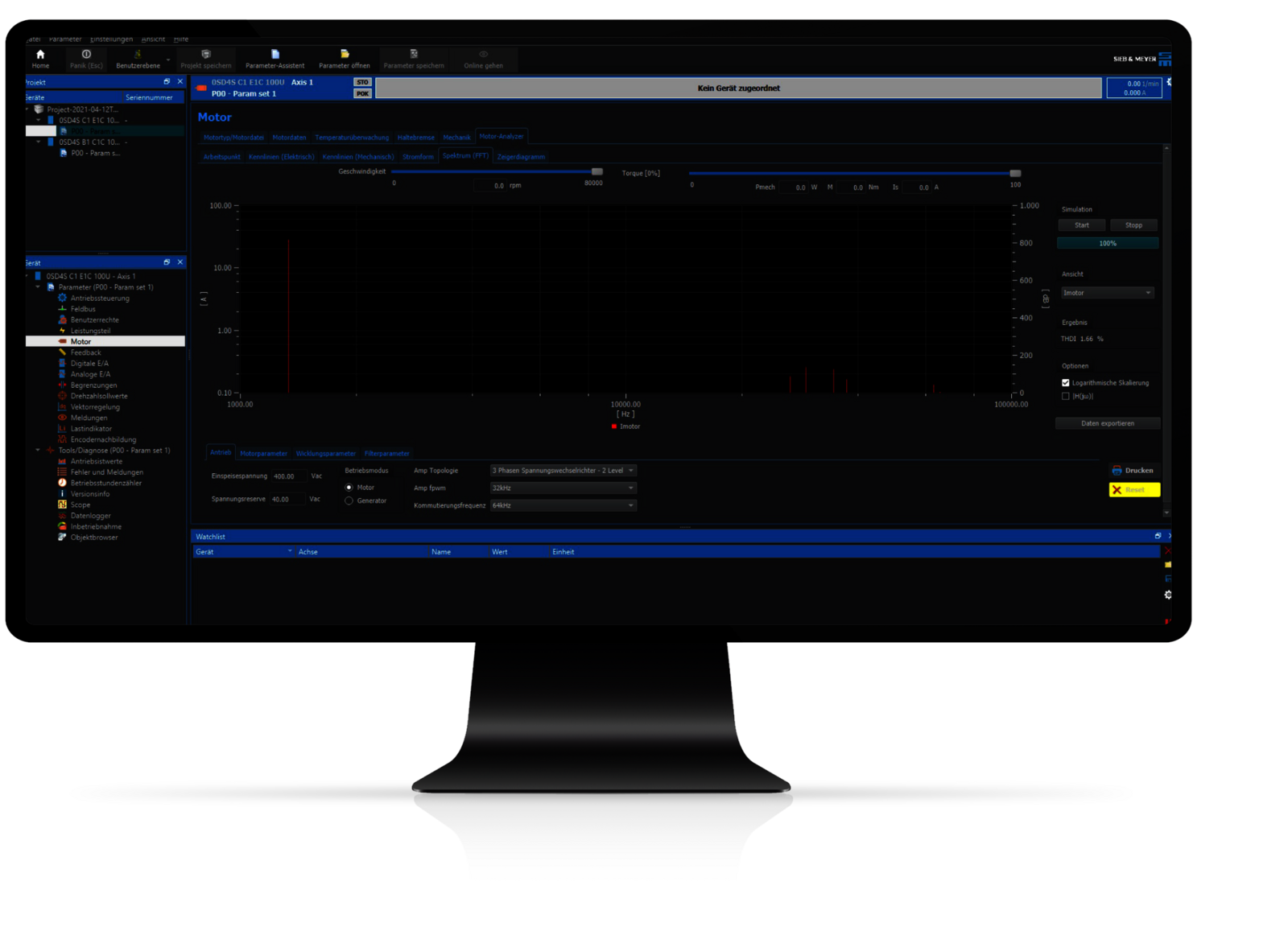

模拟:

•  电气操作点位
•  PWM 频率/转换器拓扑的影响
•  FFT 分析，包括 THDi / THDu 计算
•  模拟数据的导出

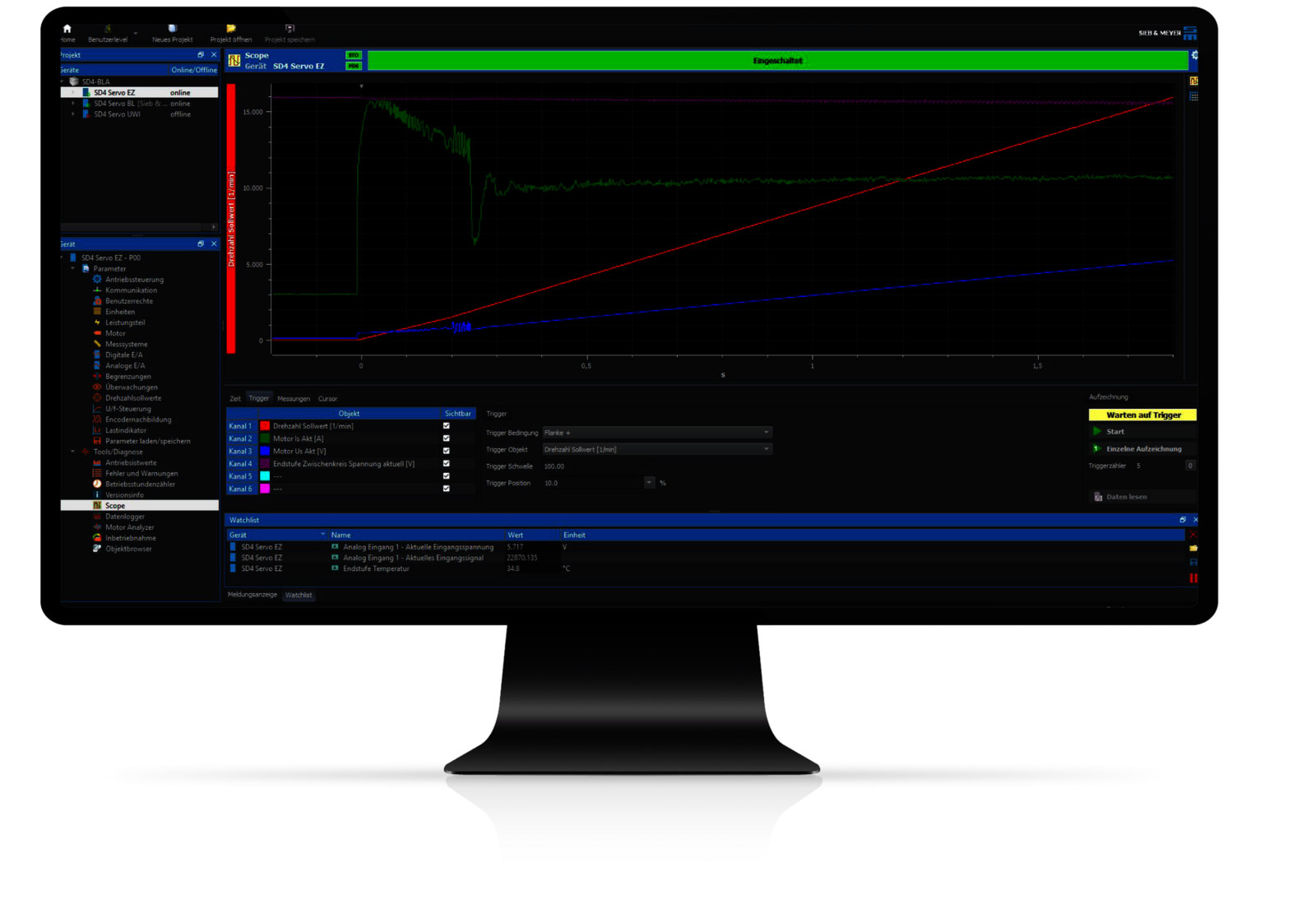

安装调试:
