FC2变频器

FC2系统可以同时驱动多达 8 个异步高速主轴。 具有受控中间电路和 PAM 调制的设备拓扑 (设备拓扑) 允许异步电机在没有编码器和电机扼流圈的情况下，被驱动到高达 8,333 Hz (500,000 rpm) 的旋转场频率。最大3 x 230VAC的输出电压，针对电路板钻孔和铣削中使用的高速主轴进行了优化。通过参数切换/主轴选择，变频器参数根据所选主轴自动调整。 为了减少外部组件的数量，FC2提供了评估多达八个速度和温度传感器的选项。

亮点一瞥

  • 输出频率高达8.333 Hz

    功能：通过PAM技术优化了系统动态、效率和灵活性等方面

    优势：在实际应用中几乎没有速度限制，同时具有最佳的控制动力学和系统的整体效率

    好处：较低的初始成本，可以开发新的应用领域

  • 多达八个异步主轴的多主轴操作

    功能：针对最多8个异步主轴的并行操作，以及速度传感器和温度传感器的评估。

    优势：只需使用一台变频器，而无需外部元件进行相关评估。

    好处：节省成本和空间，易于参数化。

  • 不需电动机扼流圈或LC滤波器

    功能：PAM技术可实现最低的开关频率，并显著降低电机的绝缘负载和辐射干扰（EMC）

    优势：不需其他过滤器元件或电机电抗器

    好处：降低系统成本，易于调试

设备拓扑

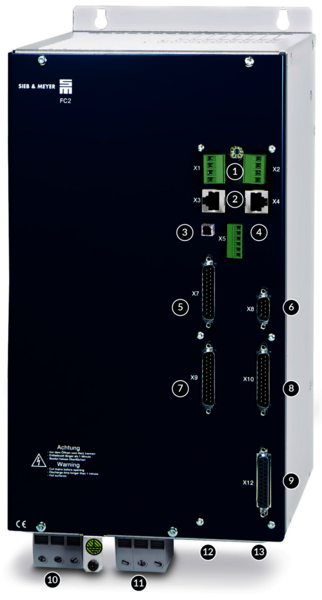

变频器FC2的接口

  1. USB接口，参数化，诊断和操作
  2. RS232 / CAN接口
  3. 2个模拟设定值接口：+/- 10 V；
    2个模拟输出：0-10 V
  4. 接口- 针对8个速度和8个发动机温度传感器
  5. 电机连接
  6. 可选：EtherCAT（CoE）
  7. SERVOLINK 4
  8. 电源供给
  9. 6个数字输入和5个数字输出
  10. 集成安全性: 启动锁到达类别4- 根据EN ISO 13849-1:2015和EN 61508:2010 SIL3
  11. 主轴选择输入
  12. 主轴选择输出
  13. 24 V直流电源



驱动和安全功能

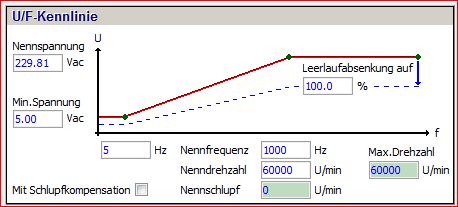

U/f PAM
LI
STO

调试和参数化软件：drivemaster2

示波器功能可通过驱动设置工具优化机器中的电机，无需其他额外测量配件。

软件经过精心设计，可通过图形和框图直观地进行参数设置。“参数向导”功能将引导您逐步进行调试工作，并获得交互式的帮助和注释支持。

FC2变频器技术规范

设备类型       额定功率1 额定电流 峰值电流/时间 最大输出电压1 H长xW宽xD高（mm） 重量 冷却
紧凑型设备-3 x 200 ... 480 VAC 电源
0219x100IF 13 kVA 33.6 Arms 50.4 Arms/15 秒 3 x 220 VAC 389 x 208 x 226 12.8 kg 空气



X = 1: CAN-Bus总线
X = 2: EtherCAT和CAN-Bus总线
1）额定功率和最大输出电压，电源电压用斜体字显示

适合FC2的应用

  • 高速主轴是机床中的关键部件。只有以最佳方式操控，才能保证整机达到最好的加工精度、生产率和使用寿命。

    钻孔和铣削

  • PCB的钻孔是由电子工业不断增长的技术和商业要求决定的。电子元器件集成度的不断提高要求提高钻井精度和工艺可靠性。

    PCB钻孔

  • 电路板是由电子行业不断增加的技术和商业需求决定的。电子元器件集成度的不断提高需要对PCB越来越复杂和精确的轮廓。

    PCB铣削成型

联系西伯麦亚

联系西伯麦亚

Enter the character string shown in the picture
[Translate to Chinesisch:] Frequenzumrichter FC2

FC2变频器

FC2系统可以同时驱动多达 8 个异步高速主轴。 具有受控中间电路和 PAM 调制的设备拓扑 (设备拓扑) 允许异步电机在没有编码器和电机扼流圈的情况下，被驱动到高达 8,333 Hz (500,000 rpm) 的旋转场频率。最大3 x 230VAC的输出电压，针对电路板钻孔和铣削中使用的高速主轴进行了优化。通过参数切换/主轴选择，变频器参数根据所选主轴自动调整。 为了减少外部组件的数量，FC2提供了评估多达八个速度和温度传感器的选项。

亮点一瞥

输出频率高达8.333 Hz

  • 功能:  通过PAM技术优化了系统动态、效率和灵活性等方面

  • 优势:  在实际应用中几乎没有速度限制，同时具有最佳的控制动力学和系统的整体效率

  • 好处:  较低的初始成本，可以开发新的应用领域

多达八个异步主轴的多主轴操作

  • 功能:  针对最多8个异步主轴的并行操作，以及速度传感器和温度传感器的评估。

  • 优势:  只需使用一台变频器，而无需外部元件进行相关评估。

  • 好处:  节省成本和空间，易于参数化。

不需电动机扼流圈或LC滤波器

  • 功能:  PAM技术可实现最低的开关频率，并显著降低电机的绝缘负载和辐射干扰（EMC）

  • 优势:  不需其他过滤器元件或电机电抗器

  • 好处:  降低系统成本，易于调试

设备拓扑

变频器FC2的接口

[Translate to Chinesisch:] Frequenzumrichter FC2
  1. USB接口，参数化，诊断和操作
  2. RS232 / CAN接口
  3. 2个模拟设定值接口：+/- 10 V；
    2个模拟输出：0-10 V
  4. 接口- 针对8个速度和8个发动机温度传感器
  5. 电机连接
  6. 可选：EtherCAT（CoE）
  7. SERVOLINK 4
  8. 电源供给
  9. 6个数字输入和5个数字输出
  10. 集成安全性: 启动锁到达类别4- 根据EN ISO 13849-1:2015和EN 61508:2010 SIL3
  11. 主轴选择输入
  12. 主轴选择输出
  13. 24 V直流电源

驱动和安全功能

U/f PAM
drivemaster2
LI
STO

调试和参数化软件：drivemaster2

示波器功能可通过驱动设置工具优化机器中的电机，无需其他额外测量配件。

软件经过精心设计，可通过图形和框图直观地进行参数设置。“参数向导”功能将引导您逐步进行调试工作，并获得交互式的帮助和注释支持。

FC2变频器技术规范

设备类型       额定功率1 额定电流 峰值电流/时间 最大输出电压1 H长xW宽xD高（mm） 重量 冷却
紧凑型设备-3 x 200 ... 480 VAC 电源
0219x100IF 13 kVA 33.6 Arms 50.4 Arms/15 秒 3 x 220 VAC 389 x 208 x 226 12.8 kg 空气



X = 1: CAN-Bus总线
X = 2: EtherCAT和CAN-Bus总线
1）额定功率和最大输出电压，电源电压用斜体字显示

适合FC2的应用

  • 高速主轴是机床中的关键部件。只有以最佳方式操控，才能保证整机达到最好的加工精度、生产率和使用寿命。

    钻孔和铣削

  • PCB的钻孔是由电子工业不断增长的技术和商业要求决定的。电子元器件集成度的不断提高要求提高钻井精度和工艺可靠性。

    PCB钻孔

  • 电路板是由电子行业不断增加的技术和商业需求决定的。电子元器件集成度的不断提高需要对PCB越来越复杂和精确的轮廓。

    PCB铣削成型
