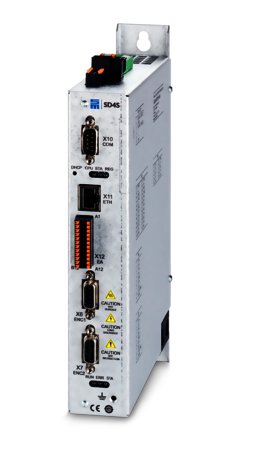

伺服放大器SD4S

SD4S 产品系列，其中 S 代表Stand-Alone独立，标志着新型 SD4x 系列的开始。 SD4S 产品系列继承了成功的 SD2S产品系列的优势，可固定在机床和涡轮压缩机/压缩机的控制柜中使用。 无论是直线电机、旋转伺服电机，多极转矩电机，还是同步/异步加工主轴（带或不带传感器），SD4S能操控所有这些驱动类型的设备。

为了连接到更高级别的控制系统，需要处理模拟设定值信号 (+/-10 V)、CANopen、EtherCAT (CoE) 信号/协议。

亮点一瞥

  • PWM 频率高达 32 kHz

    功能：SD4S 可提供高达 32 kHz 的 PWM 频率和高达 64 kHz 的换向频率

    优势：高达 6,000 Hz 的更高旋转场频率和更低的谐波频率分量

    应用：实现具有更多极数和更低电机损耗的电机设计

  • 电机分析仪

    功能：使用THDi 和THDu 计算可模拟工作操控点位和进行FFT 分析

    优势：从产品开发之初就开始对系统性能进行分析

    应用：减少开发时间、成本和风险，并且优化整个系统

  • 电分离的热触点输入

    功能：热触点的输入与逻辑电压和主电压进行了电分离

    优势：即使在电机热接触出现绝缘问题的情况下也能安全运行

    应用：在发生故障时保护转换器并提高系统可用性

更出众的性能+新型的控制功能

与SD2S产品系列相比，SD4S产品系列的处理器性能有着显著提高：新的32位处理器速度提高了 5 倍，从而可以更快地处理更高分辨率的、更精确的计算和复杂任务。对客户而言，这意味着系统性能的显着提升。在更高的转速情况下，可达到更高的开关频率和更好的控制质量，这会使得整体系统的控制性能得到显著提升！

得益于集成的位置控制器，SD4S产品可以进行独立的高精度定位。现在还支持24和32 kHz的 PWM开关频率。集成了32、48和64 kHz的换向角控制，可对正弦信号进行更精细的调制。由此可达到几乎最佳的正弦波，几乎无更多的谐波电流。 所以，由 PWM 引起的电机功率损耗可以非常显着地被降低。

此外，SD4S中的处理器性能可用于新的控制功能。借助 SD4S产品变体，现在可以完美操控带有“埋地”磁铁的同步电机，也被称为内置永磁电机 (IPM)。针对此类电机，SD4S额外提供的磁阻转矩，针对每个工作点进行了实时优化 。在其他系统中，SD4S的最新技术是对固定工作点的静态优化。

SD4S - 始终为您的应用提供完美的驱动功能

PSM:（永磁同步电机）
IPM:（内部同步永磁电机）
ASYN:（异步电机）
SVC:（无传感器矢量控制）
Servo:（带编码器反馈的伺服模式）
U/f-PWM:（无传感器U/f 基于脉宽调制）f 特性曲线控制）
HS 块:（带霍尔元件的块控制）

SD4S的接口

  1. 电源电压 / 外部镇流电阻
  2. 24 VDC 逻辑电源
  3. 安全集成“STO”：重启锁符合类别 4/PL e 根据 EN ISO 13849 1:2015 和 EN 61508:2010 SIL3
  4. RS232/485，CAN，CAN 接口，Modbus RTU
  5. 太网100 MBit, 参数化，诊断与操作，Modbus TCP
  6. 数字输入和输出
  7. 数字转子位置接口 Biss C，EnDat 2.2，TTL
  8. 可选：EtherCAT，Profinet，Powerlink
  9. 电分离的热触点输入
  10. 电机连接
  11. 可选：数字电机编码器接口（编码器，SinCos 1 Vss）

驱动和安全功能

SVC
V/f PWM
HS-Block
Servo
LI
STO

调试和参数化软件：drivemaster4



参数化、模拟和诊断软件drivemaster4使用户能够轻松快速地调试驱动系统。使用集成仿真工具电机分析器，用户可以在系统设计时，证明可以实现所需的工作点和谐波方面的系统特性。其基础是提供相关的电机数据。

模拟：

  • 电气操作点位
  • PWM 频率/转换器拓扑的影响
  • FFT 分析，包括 THDi / THDu 计算
  • 模拟数据的导出

安装调试：

  • 电机数据/接口的参数化
  • 使用示波器进行优化
  • 调试工具



监控：

  • 数据记录仪
  • 实时时钟
  • 错误存储
  • 运行时间计数器

伺服放大器SD4S 技术规范

50 VAC电压等级
45 - 80 VAC输入电压范围

设备类型  电源电压 输出电流 [kW] 输出视在功率 [kVA] 输出电流 [A] 输出峰值电流 [A] H长xW宽xD高 (mm) 重量 冷却
0SD4SB1D1Axxxx 1 x 50 VAC 0.3 kW 0.7 kVA @16 kHz 8 A @16 kHz 14 A 247 x 43 x 186 1.23 kg 空气
0SD4SC1E1Axxxx 1 x 50 VAC 0.6 kW 1.2 kVA @16 kHz 14 A @16 kHz 28 A 247 x 63 x 186 2.15 kg 空气



230 VAC电源
99 - 253 VAC输入电压范围

设备类型  电源电压 输出电流 [kW] 输出视在功率 [kVA] 输出电流 [A] 输出峰值电流 [A] H长xW宽xD高 (mm) 重量 冷却
0SD4SB1D1Cxxxx 1 x 230 VAC 0.8 kW 1.6 kVA @16 kHz 4 A @16 kHz 14 A 247 x 43 x 186 1.23 kg 空气
0SD4SC1E1Cxxxx 1 x 230 VAC 1.6 kW 3.2 kVA @16 kHz 8 A @16 kHz 28 A 247 x 63 x 186 2.15 kg 空气
0SD4SD1E1Cxxxx 1 x 230 VAC 2.4 kW 6.4 kVA @16 kHz 16 A @16 kHz 28 A 247 x 83 x 186 2.4 kg 空气



400 V电源
180 - 528 VAC输入电压范围

设备类型  电源电压 输出电流 [kW] 输出视在功率 [kVA] 输出电流 [A] 输出峰值电流 [A] H长xW宽xD高 (mm) 重量 冷却
0SD4SD1B1Fxxxx 3 x 400 VAC 4 kW 5.5 kVA @16 kHz 8 A @16 kHz 20 A 247 x 86 x 186 2.46 kg 空气
0SD4SD1F1Fxxxx 3 x 400 VAC 6 kW 8.3 kVA @16 kHz 12 A @16 kHz 24 A 247 x 86 x 186 2.46 kg 空气
0SD4SE1I1Fxxxx  3 x 400 VAC 10 kW 13.9 kVA @16 kHz 20 A @16 kHz 56 A 相关信息将稍后提供 4.8 kg 空气
0SD4SF1I1Fxxxx  3 x 400 VAC 15 kW 20.8 kVA @16 kHz 30 A @16 kHz 56 A 相关信息将稍后提供 5.6 kg 空气
0SD4SH1M1Fxxxx * 3 x 400 VAC 24 kW 33 kVA @16 kHz 48 A @16 kHz 96 A 相关信息将稍后提供 相关信息将稍后提供 空气
0SD4SH1N1Fxxxx 3 x 400 VAC 32 kW 44 kVA @16 kHz 64 A @16 kHz 120 A 相关信息将稍后提供 相关信息将稍后提供 空气
0SD4SK1N1Fxxxx * 3 x 400 VAC 48 kW 66 kVA @16 kHz 96 A @16 kHz 120 A 相关信息将稍后提供 相关信息将稍后提供 空气


* 实现中

适合SD4S的应用

  • 对于拧紧技术，高精度是必不可少的：如果螺栓需要以规定的扭矩被拧紧，则伺服放大器必须满足相应的要求。

    拧紧/压制/咬合

新闻

[Translate to Chinesisch:] Mit dem neuen SpindleServiceTool (SST) von SIEB & MEYER können Test- und Einlaufprozesse von Bearbeitungsspindeln einfach automatisiert werden.
Servo Amplifier SD4S

验收和运行测试的高效自动化

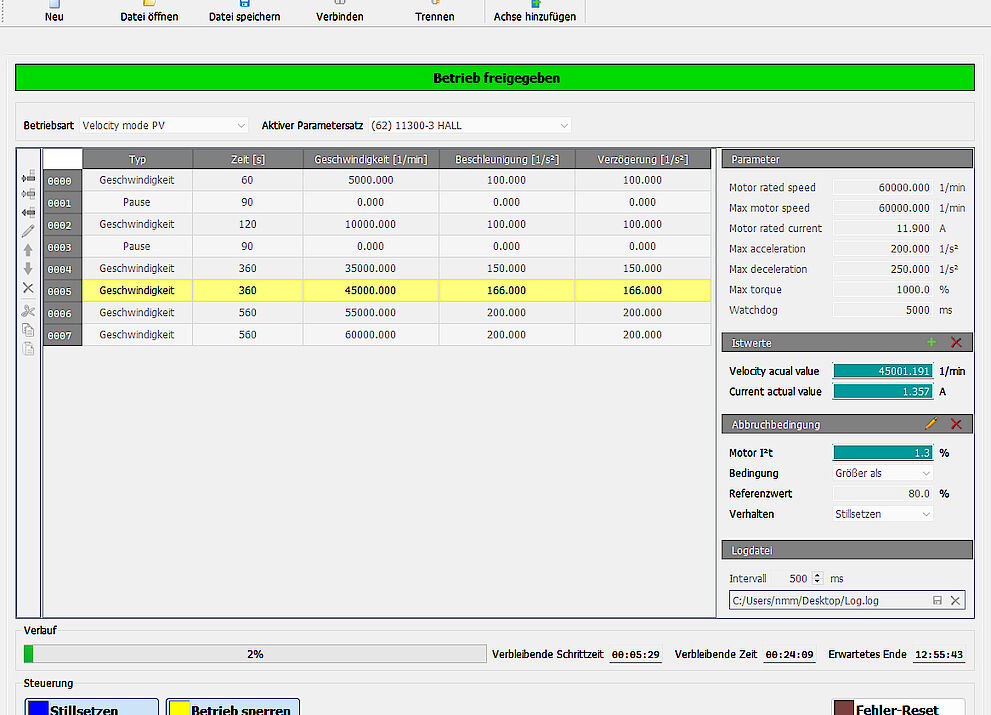

SIEB & MEYER 的新型SpindleServiceTool (新型主轴服务工具, SST) 可帮助主轴制造商和维修厂优化质量管理，节省时间和成本。这使得主轴的测试和调试变得更加简单。这一高效灵活的自动化解决方案是对由位于卢内堡的德国高速专家公司推出的参数化软件 drivemaster4 的…

了解更多
Product range SD4x by SIEB & MEYER
Servo Amplifier SD4S

SIEB & MEYER 在 SPS 2024 展会上展示扩展 SD4x 产品系列

SIEB & MEYER 公司进一步扩展了其 SD4x 产品系列。2024 年 11 月 12 日至 14 日，纽伦堡 SPS 展会的参观者将有机会体验 SD4S、SD4B 和 SD4M 系列的新变体和新功能。这些用于高速应用的变频器为用户带来了众多优势，例如，优化的性能、更高的速度和无需额外的正弦…

了解更多
Servo Amplifier SD4S

西伯麦亚频率至多 599 Hz 的SD4x 系列驱动控制器

为全球客户提供简单的出口流程： SIEB & MEYER 扩展了 SD4x 产品系列，将驱动控制器的频率限制在 599 Hz，这同时适用于硬件和软件。这样，这些设备就不受双重用途法规 3A225 的限制。其特殊优势在于：该限制不会降低控制性能。

了解更多

联系西伯麦亚

Enter the character string shown in the picture
[Translate to Chinesisch:] [Translate to Englisch:] Servoverstärker SD4S

伺服放大器SD4S

SD4S 产品系列，其中 S 代表Stand-Alone独立，标志着新型 SD4x 系列的开始。 SD4S 产品系列继承了成功的 SD2S产品系列的优势，可固定在机床和涡轮压缩机/压缩机的控制柜中使用。 无论是直线电机、旋转伺服电机，多极转矩电机，还是同步/异步加工主轴（带或不带传感器），SD4S能操控所有这些驱动类型的设备。

为了连接到更高级别的控制系统，需要处理模拟设定值信号 (+/-10 V)、CANopen、EtherCAT (CoE) 信号/协议。

亮点一瞥

PWM 频率高达 32 kHz

  • 功能: SD4S 可提供高达 32 kHz 的 PWM 频率和高达 64 kHz 的换向频率

  • 优势: 高达 6,000 Hz 的更高旋转场频率和更低的谐波频率分量

  • 应用: 实现具有更多极数和更低电机损耗的电机设计

电机分析仪

  • 功能: 使用THDi 和THDu 计算可模拟工作操控点位和进行FFT 分析

  • 优势: 从产品开发之初就开始对系统性能进行分析

  • 应用: 减少开发时间、成本和风险，并且优化整个系统

电分离的热触点输入

  • 功能: 热触点的输入与逻辑电压和主电压进行了电分离

  • 优势: 即使在电机热接触出现绝缘问题的情况下也能安全运行

  • 应用: 在发生故障时保护转换器并提高系统可用性

更出众的性能+新型的控制功能

与SD2S产品系列相比，SD4S产品系列的处理器性能有着显著提高：新的32位处理器速度提高了 5 倍，从而可以更快地处理更高分辨率的、更精确的计算和复杂任务。对客户而言，这意味着系统性能的显着提升。在更高的转速情况下，可达到更高的开关频率和更好的控制质量，这会使得整体系统的控制性能得到显著提升！

得益于集成的位置控制器，SD4S产品可以进行独立的高精度定位。现在还支持24和32 kHz的 PWM开关频率。集成了32、48和64 kHz的换向角控制，可对正弦信号进行更精细的调制。由此可达到几乎最佳的正弦波，几乎无更多的谐波电流。 所以，由 PWM 引起的电机功率损耗可以非常显着地被降低。

此外，SD4S中的处理器性能可用于新的控制功能。借助 SD4S产品变体，现在可以完美操控带有“埋地”磁铁的同步电机，也被称为内置永磁电机 (IPM)。针对此类电机，SD4S额外提供的磁阻转矩，针对每个工作点进行了实时优化 。在其他系统中，SD4S的最新技术是对固定工作点的静态优化。

SD4S - 始终为您的应用提供完美的驱动功能

PSM:（永磁同步电机）
IPM:（内部同步永磁电机）
ASYN:（异步电机）
SVC:（无传感器矢量控制）
Servo:（带编码器反馈的伺服模式）
U/f-PWM:（无传感器U/f 基于脉宽调制）f 特性曲线控制）
HS 块:（带霍尔元件的块控制）

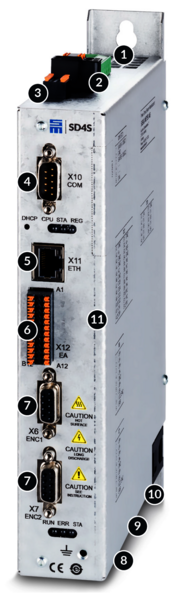

SD4S的接口

Servoverstärker-SD24S
  1. 电源电压 / 外部镇流电阻
  2. 24 VDC 逻辑电源
  3. 安全集成“STO”：重启锁符合类别 4/PL e 根据 EN ISO 13849 1:2015 和 EN 61508:2010 SIL3
  4. RS232/485，CAN，CAN 接口，Modbus RTU
  5. 太网100 MBit, 参数化，诊断与操作，Modbus TCP
  6. 数字输入和输出
  7. 数字转子位置接口 Biss C，EnDat 2.2，TTL
  8. 可选：EtherCAT，Profinet，Powerlink
  9. 电分离的热触点输入
  10. 电机连接
  11. 可选：数字电机编码器接口（编码器，SinCos 1 Vss）

驱动和安全功能

SVC
V/f PWM
HS-Block
Servo
LI
STO

调试和参数化软件：drivemaster4

参数化、模拟和诊断软件drivemaster4使用户能够轻松快速地调试驱动系统。使用集成仿真工具电机分析器，用户可以在系统设计时，证明可以实现所需的工作点和谐波方面的系统特性。其基础是提供相关的电机数据。

安装调试：

•  电机数据/接口的参数化
•  使用示波器进行优化
•  调试工具

模拟：

•  电气操作点位
•  PWM 频率/转换器拓扑的影响
•  FFT 分析，包括 THDi / THDu 计算
•  模拟数据的导出

监控：

•  数据记录仪
•  实时时钟
•  错误存储
•  运行时间计数器

伺服放大器SD4S 技术规范

230 VAC电源
99 - 253 VAC输入电压范围

设备类型  电源电压 输出电流 [kW] 输出视在功率 [kVA] 输出电流 [A] 输出峰值电流 [A] H长xW宽xD高 (mm) 重量 冷却
0SD4SB1D1Cxxxx 1 x 230 VAC 0.8 kW 1.6 kVA @16 kHz 4 A @16 kHz 14 A 247 x 43 x 186 1.23 kg 空气
0SD4SC1E1Cxxxx 1 x 230 VAC 1.6 kW 3.2 kVA @16 kHz 8 A @16 kHz 28 A 247 x 63 x 186 2.15 kg 空气
0SD4SD1E1Cxxxx 1 x 230 VAC 2.4 kW 6.4 kVA @16 kHz 16 A @16 kHz 28 A 247 x 83 x 186 2.4 kg 空气



400 V电源
180 - 528 VAC输入电压范围

设备类型  电源电压 输出电流 [kW] 输出视在功率 [kVA] 输出电流 [A] 输出峰值电流 [A] H长xW宽xD高 (mm) 重量 冷却
0SD4SD1B1Fxxxx 3 x 400 VAC 4 kW 5.5 kVA @16 kHz 8 A @16 kHz 20 A 247 x 86 x 186 2.46 kg 空气
0SD4SD1F1Fxxxx 3 x 400 VAC 6 kW 8.3 kVA @16 kHz 12 A @16 kHz 24 A 247 x 86 x 186 2.46 kg 空气
0SD4SE1I1Fxxxx  3 x 400 VAC 10 kW 13.9 kVA @16 kHz 20 A @16 kHz 56 A 相关信息将稍后提供 4.8 kg 空气
0SD4SF1I1Fxxxx  3 x 400 VAC 15 kW 20.8 kVA @16 kHz 30 A @16 kHz 56 A 相关信息将稍后提供 5.6 kg 空气
0SD4SH1M1Fxxxx * 3 x 400 VAC 24 kW 33 kVA @16 kHz 48 A @16 kHz 96 A 相关信息将稍后提供 相关信息将稍后提供 空气
0SD4SH1N1Fxxxx 3 x 400 VAC 32 kW 44 kVA @16 kHz 64 A @16 kHz 120 A 相关信息将稍后提供 相关信息将稍后提供 空气
0SD4SK1N1Fxxxx * 3 x 400 VAC 48 kW 66 kVA @16 kHz 96 A @16 kHz 120 A 相关信息将稍后提供 相关信息将稍后提供 空气


* 实现中

适合SD4S的应用

  • 对于拧紧技术，高精度是必不可少的：如果螺栓需要以规定的扭矩被拧紧，则伺服放大器必须满足相应的要求。

    拧紧/压制/咬合
