变频器 SD4B

西伯麦亚SIEB-MEYER的SD4B变频器是SD2B plus的后续升级产品，适合作为高动态伺服放大器使用，针对旋转和线性低压伺服电机的操作，以及高速低压同步/异步电和IPM电机的优化操作。在控制方面，SD4B可在4.000 Hz（240.000 1/min）的旋转场频率下运行，这是市场上的一个独特卖点和亮点，为用户提供了新的可能性/设计高度。

电机可以从速度零开始，进行速度或转矩的控制。标准集成了 Safe Torque Off安全转矩关闭（STO）安全功能，因此可以满足对设备持续增长的安全性的需求，并且更经济和高效。

在高速应用中，SD4B允许基于传感器的电机操控，且具有基于24V同步信号的叠加同步功能。因此，几个高速电机可以在主/从模式下以角度同步模式运行，此功能在光学系统领域的应用中凸显优势。强大的速度控制功能还允许电机和刀具之间的高惯性比高达1:100。

得益于 NRTL/CSA 认证, 用户无需额外批准, 即可将设备集成到美国市场的系统中。

亮点一瞥

  • 主从操作

    功能：通过基于24V同步信号的叠加同步功能，可同步多个SD4B/电机。

    优势：无需外部控制组件，即可对多个SD24B变频器进行独立的高精度同步。

    好处：降低系统成本。

  • 通用电机控制

    功能：低压异步、同步和IPM电机的无传感器和基于传感器的操控。

    优势：适用于多种系统配置的最佳操作模式。

    好处：减少产品种类过多。

  • 电机分析仪

    功能：通过THDi和THDu计算模拟操作点和FF分析。

    优势：从开发阶段初始，就进行系统性能的分析。

    好处：减少开发时间、成本和风险，优化整个系统。

小空间-大智慧

SD4B具有IP20外壳，其特点是设计紧凑：由于宽度仅为25mm，即使很狭小的设备空间。也能满足其安装需求。除了STO安全功能，它还提供了CANopen, Modbus RTU和Modbus TCP作为标准。EtherCAT接口是可选的，PROFINET和POWERLINK也正在准备集成中。除了TTL编码器输入和输出外，用户还具有五个数字输入/输出和一个以太网接口，便于参数化。

Schnittstellen Frequenzumrichter SD4B

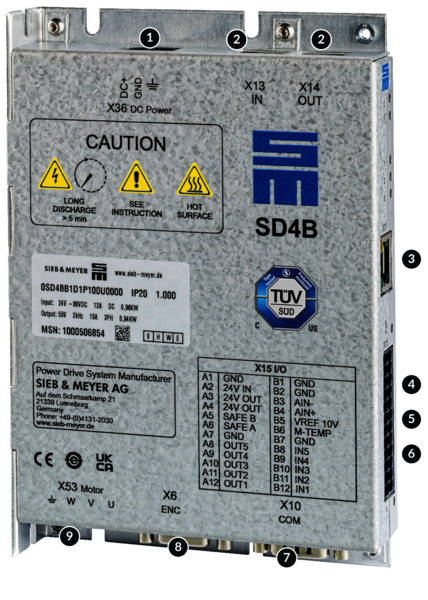

SD4B的接口

  1. 直流电源
  2. EtherCAT (准备中的Powerlink和PROFINET)
  3. Ethernet 100 MBit, Modbus TCP, 参数化，诊断和操作
  4. 模拟设定值接口+/- 10 V
  5. 集成安全性"STO": 启动锁到达类别4- 根据EN 13849 1:2015和EN 61508:2010；安全等级SIL3
  6. 5个数字输入和5个数字输出和集成24V DC逻辑电源
  7. RS232/485, CAN接口, CANopen, ModbusTCP
  8. 数字输电机编码器接口  (BiSS-C, EnDAT 2.2, TTL, 霍尔传感器)
  9. 电机连接口

驱动和安全功能

SVC
U/f PWM
Servo
LI
STO

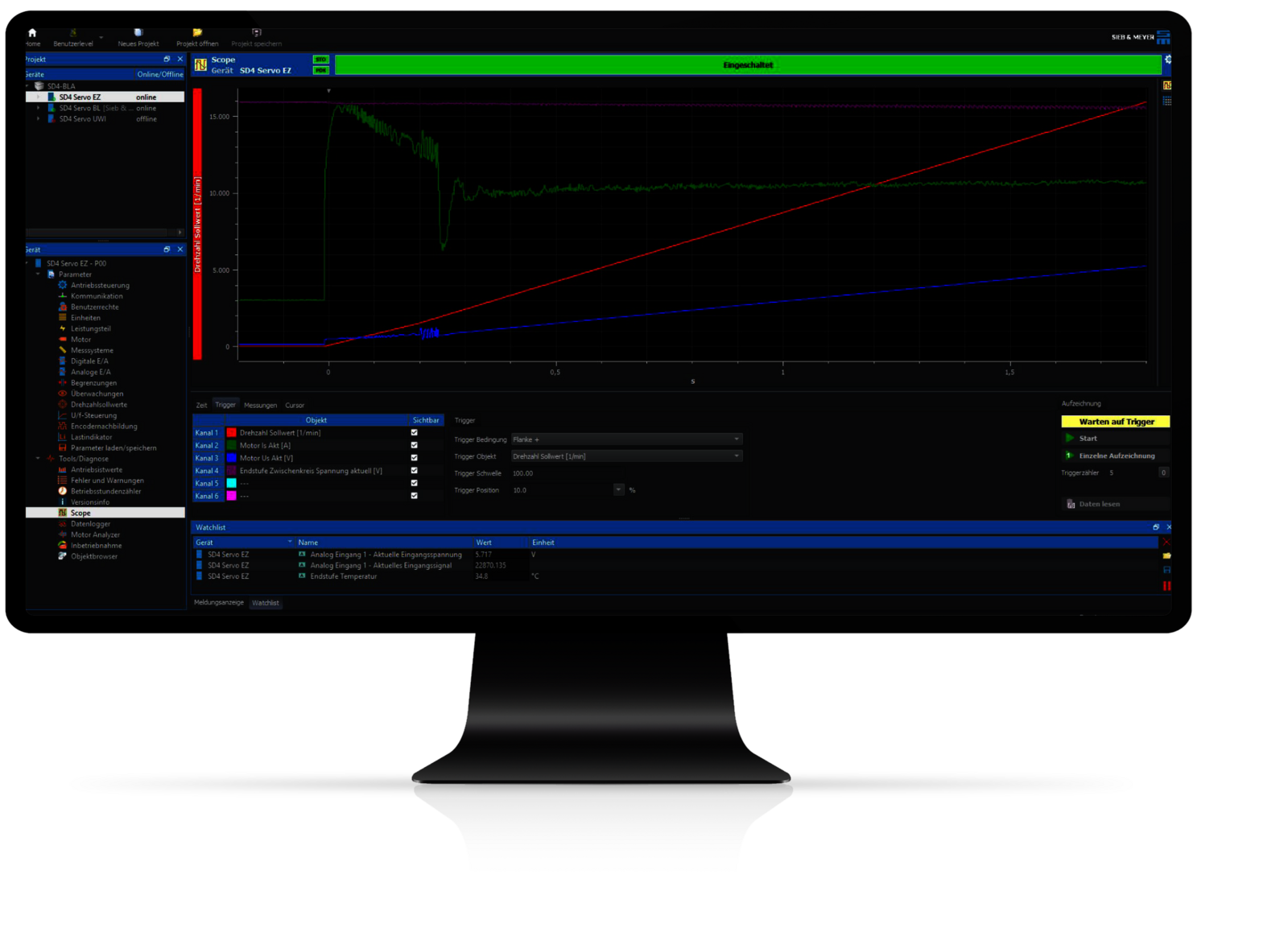

调试和参数化软件：drivemaster4

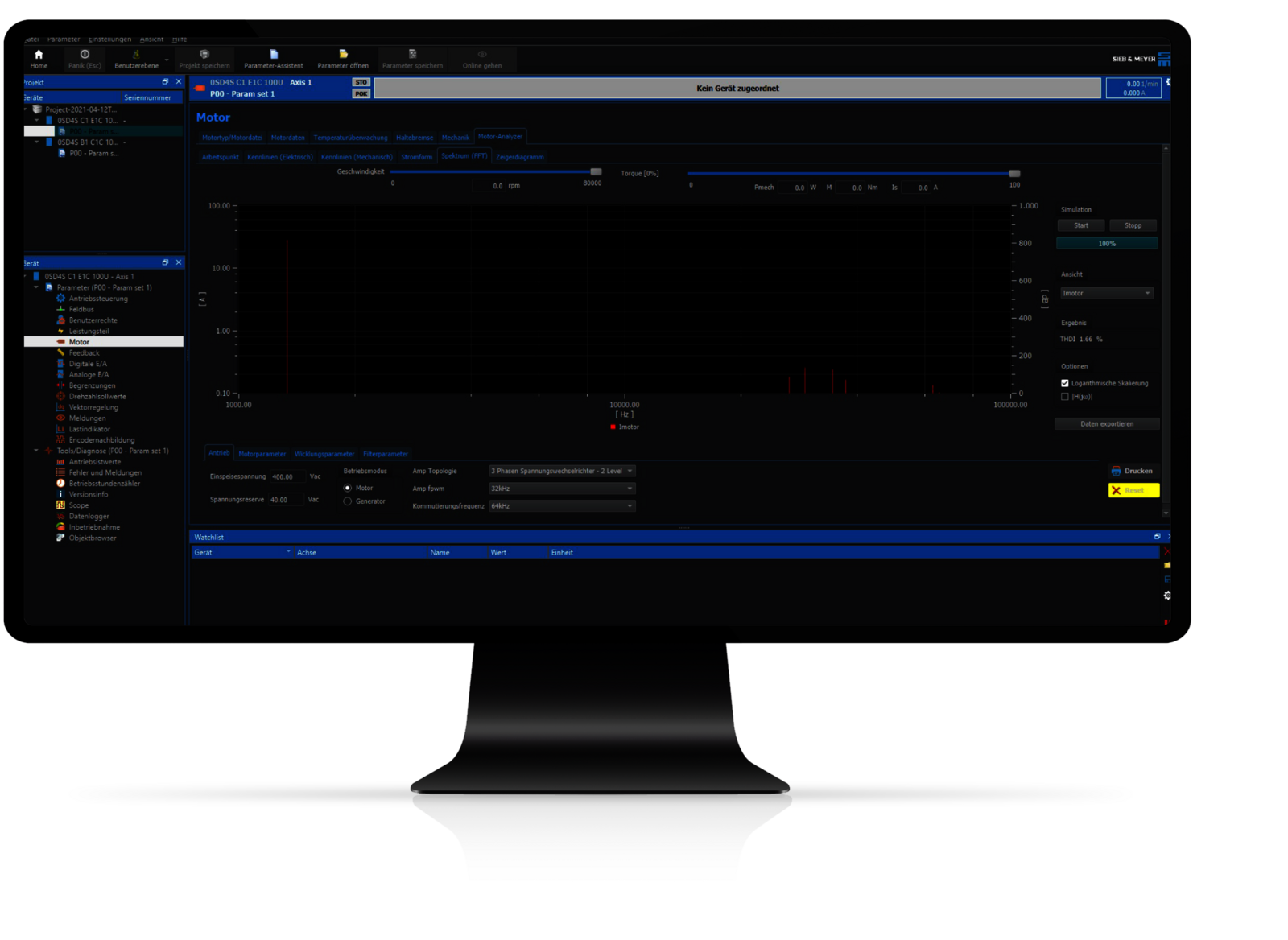

参数化、仿真和诊断软件drivemaster4，使用户可以快速轻松的对驱动系统进行参数设置和调试工作。借助集成的“电机分析器 Motor Analyzer”仿真工具，用户可以在系统设计时观察和证明，所需的系统特性是否能在工作点和谐波方面予以实现。

模拟：

  • 电气操作点位
  • PWM 频率/转换器拓扑的影响
  • FFT 分析，包括 THDi / THDu 计算

  • 模拟数据的导出

模拟：

  • 电气操作点位
  • PWM 频率/转换器拓扑的影响
  • FFT 分析，包括 THDi / THDu 计算

  • 模拟数据的导出

安装调试：

  • 电机数据/接口的参数化
  • 使用示波器进行优化

  • 调试工具


对SD4B技术规范

48 VDC电源
20..50 VDC输入电压范围

设备类型  电源电压 输出电流 [kW] 输出视在功率 [kVA] 输出电流 [A] 输出峰值电流 [A] H长xW宽xD高 (mm) 重量 冷却
0SD4BB1E1Nxxxx 48 VDC 0.76 kW 0.76 kVA@16 kHz 13 A@16 kHz 17.5 A 165 x 120 x 25 0.55 kg 空气



80 VDC电源
20..90 VDC输入电压范围

设备类型  电源电压 输出电流 [kW] 输出视在功率 [kVA] 输出电流 [A] 输出峰值电流 [A] H长xW宽xD高 (mm) 重量 冷却
0SD4BB1D1Pxxxx 80 VDC 0.98 kW 0.98 kVA@16 kHz 10 A@16 kHz 14 A 165 x 120 x 25 0.55 kg 空气



应用

  • 高速主轴是机床中的关键部件。只有以最佳方式操控，才能保证整机达到最好的加工精度、生产率和使用寿命。



    铣削和钻孔

  • 对于修整技术的应用，主轴温度保持在较低水平是极其重要的，因为主轴中的温度升高会导致纵向增长，从而导致刀具位置的变化。



    修整

  • 小型 CAD / CAM 铣床用于各种领域，例如牙科实验室、珠宝或雕刻工作以及创建广告展示。



    牙科应用CAD / CAM

  • 多边形扫描仪基于特殊的光学元件和运作原理，用于如分拣机等设备中。到目前为止，制造商必须安装编码器才能在高速下，稳定的运行这些扫描仪。



    多边形扫描仪

联系西伯麦亚

联系西伯麦亚

Enter the character string shown in the picture

变频器 SD4B

西伯麦亚SIEB-MEYER的SD4B变频器是SD2B plus的后续升级产品，适合作为高动态伺服放大器使用，针对旋转和线性低压伺服电机的操作，以及高速低压同步/异步电和IPM电机的优化操作。在控制方面，SD4B可在4.000 Hz（240.000 1/min）的旋转场频率下运行，这是市场上的一个独特卖点和亮点，为用户提供了新的可能性/设计高度。

电机可以从速度零开始，进行速度或转矩的控制。标准集成了 Safe Torque Off安全转矩关闭（STO）安全功能，因此可以满足对设备持续增长的安全性的需求，并且更经济和高效。

在高速应用中，SD4B允许基于传感器的电机操控，且具有基于24V同步信号的叠加同步功能。因此，几个高速电机可以在主/从模式下以角度同步模式运行，此功能在光学系统领域的应用中凸显优势。强大的速度控制功能还允许电机和刀具之间的高惯性比高达1:100。

产品应用申请中包含的NRTL/CSA认证，允许用户从2023年初开始将此产品集成到美国市场的系统中，无需额外应用审批流程。

亮点一瞥

通用电机控制

  • 功能:  低压异步、同步和IPM电机的无传感器和基于传感器的操控。

  • 优势:  适用于多种系统配置的最佳操作模式。

  • 好处:  减少产品种类过多。



电机分析仪

  • 功能:  通过THDi和THDu计算模拟操作点和FF分析。

  • 优势:  从开发阶段初始，就进行系统性能的分析。

  • 好处:  减少开发时间、成本和风险，优化整个系统。

主从操作

  • 功能:  通过基于24V同步信号的叠加同步功能，可同步多个SD4B/电机。

  • 优势:  无需外部控制组件，即可对多个SD24B变频器进行独立的高精度同步。

  • 好处:  降低系统成本。

小空间-大智慧

SD4B具有IP20外壳，其特点是设计紧凑：由于宽度仅为25mm，即使很狭小的设备空间。也能满足其安装需求。除了STO安全功能，它还提供了CANopen, Modbus RTU和Modbus TCP作为标准。EtherCAT接口是可选的，PROFINET和POWERLINK也正在准备集成中。除了TTL编码器输入和输出外，用户还具有五个数字输入/输出和一个以太网接口，便于参数化。

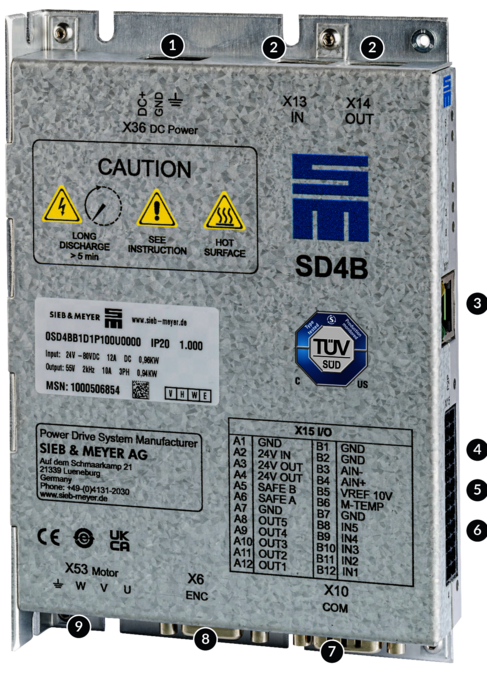

SD4B的接口

Schnittstellen Frequenzumrichter SD4B
  1. 直流电源
  2. EtherCAT (准备中的Powerlink和PROFINET)
  3. Ethernet 100 MBit, Modbus TCP, 参数化，诊断和操作
  4. 模拟设定值接口+/- 10 V
  5. 集成安全性"STO": 启动锁到达类别4- 根据EN 13849 1:2015和EN 61508:2010；安全等级SIL3
  6. 5个数字输入和5个数字输出和集成24V DC逻辑电源
  7. RS232/485, CAN接口, CANopen, ModbusTCP
  8. 数字输电机编码器接口  (BiSS-C, EnDAT 2.2, TTL, 霍尔传感器)
  9. 电机连接口

驱动和安全功能

SVC
U/f PWM
Servo
LI
STO

调试和参数化软件：drivemaster4

参数化、仿真和诊断软件drivemaster4，使用户可以快速轻松的对驱动系统进行参数设置和调试工作。借助集成的“电机分析器 Motor Analyzer”仿真工具，用户可以在系统设计时观察和证明，所需的系统特性是否能在工作点和谐波方面予以实现。

模拟：

•  电气操作点位
•  PWM 频率/转换器拓扑的影响
•  FFT 分析，包括 THDi / THDu 计算
•  模拟数据的导出



模拟：

•  电气操作点位
•  PWM 频率/转换器拓扑的影响
•  FFT 分析，包括 THDi / THDu 计算
•  模拟数据的导出

安装调试：

•  电机数据/接口的参数化
•  使用示波器进行优化
•  调试工具

对SD4B技术规范

48 VDC电源
20..50 VDC输入电压范围

设备类型  电源电压 输出电流 [kW] 输出视在功率 [kVA] 输出电流 [A] 输出峰值电流 [A] H长xW宽xD高 (mm) 重量 冷却
0SD4BB1E1Nxxxx 48 VDC 0.76 kW 0.76 kVA@16 kHz 13 A@16 kHz 17.5 A 165 x 120 x 25 0.55 kg 空气



80 VDC电源
20..90 VDC输入电压范围

设备类型  电源电压 输出电流 [kW] 输出视在功率 [kVA] 输出电流 [A] 输出峰值电流 [A] H长xW宽xD高 (mm) 重量 冷却
0SD4BB1D1Pxxxx 80 VDC 0.98 kW 0.98 kVA@16 kHz 10 A@16 kHz 14 A 165 x 120 x 25 0.55 kg 空气



应用

  • 高速主轴是机床中的关键部件。只有以最佳方式操控，才能保证整机达到最好的加工精度、生产率和使用寿命。



    铣削和钻孔

  • 对于修整技术的应用，主轴温度保持在较低水平是极其重要的，因为主轴中的温度升高会导致纵向增长，从而导致刀具位置的变化。



    修整

  • 小型 CAD / CAM 铣床用于各种领域，例如牙科实验室、珠宝或雕刻工作以及创建广告展示。



    牙科应用CAD / CAM

  • 多边形扫描仪基于特殊的光学元件和运作原理，用于如分拣机等设备中。到目前为止，制造商必须安装编码器才能在高速下，稳定的运行这些扫描仪。



    多边形扫描仪
