自动关闭表面接触

CNC新闻

CNC 95.00的功能之一

为了简化最终客户的设置和处理流程，CNC95.00提供了“自动关闭表面接触”这一功能。此功能适用于步冲和钻孔工序，旨在尽可能减少用户干预的情况下，确保可进行更快、更安全的生产。

功能

此功能通过CNC命令TOTD,Pp被激活，并且其中的百分比值p将被定义。百分比值用于计算可评估表面接触的孔之间的圆形最小距离。这适用于新孔和所有旧孔的中心之间。

通过TOTD,P进行监控包括：

  • 如果在计算出的最小距离d内有孔，则表面接触将不被评估。

  • 如果在计算出的最小距离d内没有孔，则表面接触将被评估。

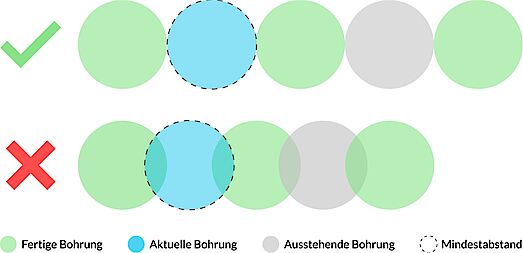

举例：最小距离= 100％

如果定义的最小距离为100％，那么在监控期间将考虑到整个刀具面积。如果旧的孔与刀具面积重叠，则表面接触将不被评估（请参见图形）。

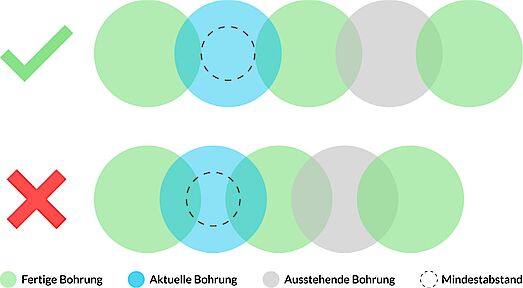

举例：最小距离= 50％

如果定义了最小距离50％，则在监控中仅考虑了刀具直径中心50％的面积。如果旧的孔与刀具的中心重叠，则表面接触将不被评估（请参见图形）。

应用实例

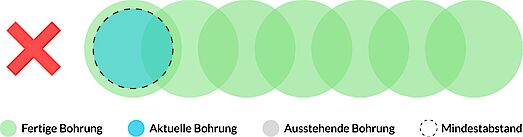

实际应用中，该设置可用于 比如清理已经完成钻孔的槽，以避免接触钻孔错误或误差，并加快处理速度。
